Утвержден и введен в действие

Постановлением Госстроя СССР

от 3 февраля 1981 г. N 10



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ СО СТЕКЛОПАКЕТАМИ

И СТЕКЛАМИ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ



ТИПЫ, КОНСТРУКЦИЯ И РАЗМЕРЫ



Wooden windows and balcony doors with double glazing units

and additional glasses for dwelling and public buildings.

Types, structure and dimensions



ГОСТ 24699-81



Группа Ж32



ОКП 53 6139



Введен впервые



Срок введения

1 января 1984 года



Разработан Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Исполнители: И.В. Строков (руководитель темы); И.С. Посельская; Б.А. Филозофович; Г.Г. Коваленко; И.Ф. Савченко; В.И. Тихонович; Н.Д. Крылов, Г.В. Левушкин.

Внесен Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Зам. председателя С.Г. Змеул.

Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 3 февраля 1981 г. N 10.



Настоящий стандарт распространяется на деревянные окна и балконные двери со стеклопакетами и стеклами, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.



1. ТИПЫ, РАЗМЕРЫ И МАРКИ



1.1. Окна и балконные двери по настоящему стандарту изготовляются с однокамерными клееными стеклопакетами во внутренних и стеклами в наружных створках.

1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать:

для жилых зданий - указанным на черт. 1 и в справочном Приложении 1;

для общественных зданий - указанным на черт. 2 и в справочном Приложении 2.



ГАБАРИТНЫЕ РАЗМЕРЫ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ



Окна





Балконные двери





Примечания. 1. Схемы изделий изображены со стороны фасада.

2. Цифры над схемами изделий обозначают размеры проемов в модулях.

3. Окна типов 15-12; 15-13,5; 15-15; 15-18 и 15-21 с клапанами.



Черт. 1



ГАБАРИТНЫЕ РАЗМЕРЫ ОКОН

И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ



Окна





Балконные двери





Примечания. 1. Схемы изделий изображены со стороны фасада.

2. Цифры над схемами изделий обозначают размеры проемов в модулях.



Черт. 2



Окна и балконные двери, приведенные на черт. 1, могут применяться и для общественных зданий.

1.3. Заполнение оконных проемов общественных зданий шириной 18 М (модуль М = 100 мм) и более следует осуществлять набором окон, приведенных на черт. 2.

1.4. По требованию потребителей одностворные окна и балконные двери, в том числе с форточными створками и фрамугами, должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком - в негативном (зеркальном) изображении.

1.5. Устанавливается следующая структура условного обозначения (марки) окон и балконных дверей:



     Х  Х  Х - Х  Х  Х

     -  -  -   -  -  -

     |--|--|---|--|--|--- Вид изделия:

        |  |   |  |  |    О - окно;

        |  |   |  |  |    Б - балконная дверь

        |--|---|--|--|--- Серия изделия: РСП - с однокамерным

           |   |  |  |    стеклопакетом во внутренних створках и

           |   |  |  |    стеклом в наружных створках

           |---|--|--|--- Размер проема по высоте в дм

               |--|--|--- Размер проема по ширине в дм

                  |--|--- Буквы, означающие:

                     |    А - вариант рисунка окна одного размера;

                     |    Н - окно в негативном (зеркальном)

                     |    исполнении;

                     |    Л - левое окно или балконная дверь

                     |--- Обозначение настоящего стандарта



Примеры условных обозначений (марок):

окно правое серии РСП для проема высотой 15 и шириной 9 дм:

ОРСП 15-9 ГОСТ 24699-81

то же, левое:

ОРСП 15-9Л ГОСТ 24699-81

дверь балконная правая серии РСП для проема высотой 22 и шириной 9 дм:

БРСП 22-9 ГОСТ 24699-81

окно серии РСП для проема высотой 18 и шириной 15 дм, с несимметричным рисунком (вариант А):

ОРСП 18-15А ГОСТ 24699-81

то же, в негативном (зеркальном) исполнении:

ОРСП 18-15АН ГОСТ 24699-81



2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ



2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166-78, требованиями настоящего стандарта и по рабочим чертежам, утвержденным в установленном порядке.

2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт. 3 - 5, размеры сечений деталей - на черт. 6 - 18; для общественных зданий - на черт. 19 - 21, а размеры сечений деталей - на черт. 22 - 29.



КОНСТРУКЦИЯ, ФОРМА, ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ

ОКОН И БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ





Черт. 3





Черт. 4





Черт. 5



СЕЧЕНИЯ ПО ПРИТВОРАМ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

ЖИЛЫХ ЗДАНИЙ

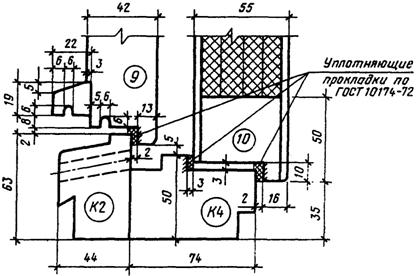

СЕЧЕНИЕ А1





Черт. 6



СЕЧЕНИЕ А2





Черт. 7.



СЕЧЕНИЯ А3 и А4





────────────┬───────┬───────┬───────┬───────┬───────┬─────────────

  Сечения      а      б      в      г      д      Детали

────────────┼───────┼───────┼───────┼───────┼───────┼─────────────

    А3        20    33     130    90      6        К5

    А4         5     18     115    74      7        К1



Черт. 8



Сечение А5





1 - опорные, распорные и боковые прокладки; 2 - допускается

приклеенная рейка с дополнительным креплением шурупами,

см. черт. 7, вариант; 3 - уплотняющие прокладки по

ГОСТ 10174-72; 4 - отверстие диаметром 10 мм для отвода воды,

см. п. 2.4



Черт. 9



СЕЧЕНИЯ А6 и А12





──────────────┬───────────┬──────────┬───────────┬────────────────

   Сечения         а          б         в        Детали

──────────────┼───────────┼──────────┼───────────┼────────────────

    А6            20         70        122       К8; К10

    А12           10         60        112       К9; К11



Черт. 10



СЕЧЕНИЯ А7 и А13





──────────────┬───────────┬──────────┬───────────┬────────────────

   Сечения         а          б         в        Детали

──────────────┼───────────┼──────────┼───────────┼────────────────

    А7             5         18        122         К10

    А13           20         33        137         К12



Черт. 11

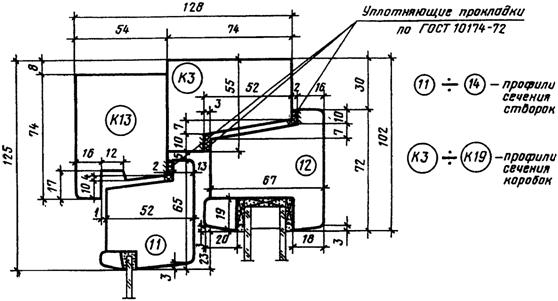

СЕЧЕНИЕ А8





1 - уплотняющие прокладки по ГОСТ 10174-72; 2 - мягкая

древесно-волокнистая плита толщиной 12 мм, 4 слоя,

по ГОСТ 4598-74, вариант: допускается заполнение полужесткими

минераловатными плитами на синтетическом связующем по

ГОСТ 9573-72; 3 - твердая древесно-волокнистая плита Т-400

толщиной 3,2 мм по ГОСТ 4598-74



Черт. 12



СЕЧЕНИЕ А9





Черт. 13



Сечение А10





Черт. 14



Сечение А11





Черт. 15



Сечения А14 и А15





──────────────┬───────────┬──────────┬───────────┬────────────────

    Сечения        а          б         в        Детали

──────────────┼───────────┼──────────┼───────────┼────────────────

    А14           20         90         6          К5

    А15            5         74         7          К1



1 - уплотняющие прокладки по ГОСТ 10174-72; 2 - мягкая

древесно-волокнистая плита толщиной 12 мм, 3 слоя, по

ГОСТ 4596-74, вариант: допускается заполнение минераловатными

полужесткими плитами на синтетическом связующем по

ГОСТ 9573-72; 3 - твердая древесно-волокнистая плита Т-400

толщиной 3,2 мм по ГОСТ 4598-74; 4 - мягкая

древесно-волокнистая плита толщиной 12 мм по ГОСТ 4598-74;

5 - пергамин по ГОСТ 2697-75; 6 - обшивка типа 2

по ГОСТ 8242-75



Черт. 16



СЕЧЕНИЕ А16





Черт. 17



СЕЧЕНИЕ А17





Черт. 18



КОНСТРУКЦИЯ, ФОРМА, ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ ОКОН

И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ





Черт. 19





Черт. 20





Черт. 21



СЕЧЕНИЯ ПО ПРИТВОРАМ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

ОБЩЕСТВЕННЫХ ЗДАНИЙ



СЕЧЕНИЕ Б1





Черт. 22



СЕЧЕНИЕ Б2





Черт. 23



СЕЧЕНИЯ Б3 и Б4





─────────────┬───────┬───────┬───────┬───────┬───────┬────────────

   Сечения      а      б      в      г      д      Детали

─────────────┼───────┼───────┼───────┼───────┼───────┼────────────

   Б3          20     38     140    90      6       К15

   Б4           5     23     125    74      7       К14



Черт. 24



СЕЧЕНИЕ Б5





1 - опорные, распорные и боковые прокладки; 2 - уплотняющие

прокладки по ГОСТ 10174-72; 3 - отверстие диаметром 10 мм

для отвода воды, см п. 2.4.



Черт. 25



СЕЧЕНИЕ Б6





Черт. 26



СЕЧЕНИЯ Б7 И Б8







──────────────┬───────────┬──────────┬───────────┬────────────────

   Сечения         а          б         в         Детали

──────────────┼───────────┼──────────┼───────────┼────────────────

   Б7             20         90         6         К15

   Б8              5         74         7         К14



1 - мягкая древесно-волокнистая плита толщиной 12 мм,

3 слоя по ГОСТ 4598-74, вариант: допускается заполнение

полужесткими минераловатными плитами на синтетическом

связующем по ГОСТ 9573-72; 2 - твердая древесно-волокнистая

плита Т-400 толщиной 3,2 мм по ГОСТ 4598-74; 3 - мягкая

древесно-волокнистая плита толщиной 12 мм по ГОСТ 4598-74;

4 - пергамин по ГОСТ 2697-75; 5 - обшивка типа 2

по ГОСТ 8242-75; 6 - уплотняющие прокладки по ГОСТ 10174-72.



Черт. 27



СЕЧЕНИЕ Б9





Черт. 28



СЕЧЕНИЕ Б10





Черт. 29



2.3. Размеры окон и балконных дверей на черт. 1 - 5 и 19 - 21 указаны по наружным сторонам коробок, в свету и по наружным сторонам створок, фрамуг, клапанов и полотен.

На чертежах, приведенных в настоящем стандарте, указаны размеры неокрашенных деталей и изделий в мм.

2.4. Для отвода дождевой воды сверлят отверстия диаметром 10 мм, которые должны располагаться в нижних брусках коробок и горизонтальных импостах под створками и фрамугами на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под клапанами - одно отверстие посередине.

2.5. Внутренние створки окон высотой более 1350 мм при ширине более 600 мм, а также высотой более 1000 мм при ширине более 850 мм должны быть навешены на 3 петли.

Примеры расположения приборов в окнах и балконных дверях приведены в рекомендуемом Приложении 3.

2.6. Для остекления внутренних створок окон и балконных дверей применяют клееные однокамерные стеклопакеты по действующей нормативно-технической документации.

2.7. Для остекления наружных створок окон и балконных дверей следует применять оконное стекло по ГОСТ 111-78 толщиной: для жилых зданий 2,5 - 3 мм, для общественных зданий 3 - 4 мм.

Толщину стекла уточняют в проекте с учетом ветровых нагрузок в районе строительства.

2.8. Последовательность выполнения операций при монтаже стеклопакетов и схемы расположения опорных, распорных и боковых прокладок, устанавливаемых по периметру стеклопакетов, приведены в справочных Приложениях 4 и 5.

Монтаж стеклопакетов и выбор материалов для прокладок следует выполнять в соответствии с инструкцией по применению, монтажу и эксплуатации стеклопакетов в гражданском строительстве.

2.9. Места прикрепления уплотняющих пенополиуретановых прокладок в притворах окон и балконных дверей указаны на чертежах сечений деталей.

2.10. Приклеивание облицовок к каркасу клапана должно выполняться на клеях средней водостойкости (карбамидном, поливинилацетатном и т.п.). Наружные клапаны должны изготовляться из цельной древесины.

2.11. Клапаны могут быть оснащены пластмассовой сеткой и жалюзийной решеткой, в этом случае отливы на клапанах не применяются.

2.12. Клеи и мастики, используемые при изготовлении окон, должны быть разрешены к применению в установленном порядке.

2.13. Ручка-упор для клапана, фрамужный соединитель и спецификации стеклопакетов и стекол для окон и балконных дверей жилых и общественных зданий приведены в справочных Приложениях 6 - 9.











Приложение 1

Справочное



ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

В НАРУЖНЫХ СТЕНАХ ЖИЛЫХ ЗДАНИЙ





Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.











Приложение 2

Справочное



ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ

В НАРУЖНЫХ СТЕНАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ





Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.











Приложение 3

Рекомендуемое



ПРИМЕРЫ

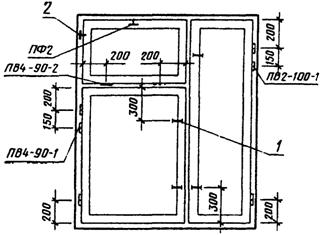

РАСПОЛОЖЕНИЯ ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ



ОРСП 9-12





ОРСП 15-12





ОРСП 18-15





1 - завертка ЗР2-1, ЗР2-2 для наружных створок со съемной

ручкой и накладкой; 2 - ограничитель для фрамуг





1 - завертка ЗР2-1, ЗР2-2 для наружных створок со съемной

ручкой и накладкой; 2 - ограничитель для фрамуг;

3 - ручка РС-80



Примечания. 1. Приборы для окон и дверей должны соответствовать ГОСТ 538-78, ГОСТ 5087-80, ГОСТ 5088-78, ГОСТ 5089-80, ГОСТ 5090-79 и ГОСТ 5091-78.

2. Завертки показаны в открытом положении.

3. Ручки РС80 устанавливаются на наружное полотно со стороны балкона.

4. Фрамужный прибор ПФ2 показан условно.

5. Угольники устанавливаются в соответствии с п. 2.13 ГОСТ 23166-78.

6. При ширине фрамуг более 830 мм устанавливаются два ограничителя для фрамуг.











Приложение 4

Справочное



ПОСЛЕДОВАТЕЛЬНОСТЬ ВЫПОЛНЕНИЯ ОПЕРАЦИЙ ПРИ МОНТАЖЕ

СТЕКЛОПАКЕТОВ



а) Наклеить боковые прокладки





а



б) Установить стеклопакет,

опорные и распорные прокладки





б



в) Нанести пистолетом слой нетвердеющей

герметизирующей мастики вдоль торцев стеклопакета





в



г) Установить боковые прокладки и штапики





г



д) Зазоры уплотнить мастикой





д











Приложение 5

Справочное



РАСПОЛОЖЕНИЕ ОПОРНЫХ, РАСПОРНЫХ И БОКОВЫХ ПРОКЛАДОК,

УСТАНАВЛИВАЕМЫХ ПО ПЕРИМЕТРУ СТЕКЛОПАКЕТОВ



а) Опорные и распорные прокладки





1 - распорная прокладка 5 х B х 50 (B - толщина стеклопакета);

2 - опорная прокладка 5 х B х 100 (B - толщина стеклопакета)



б) Боковые прокладки (4 х 15 х 50) мм





Примечания. 1. Боковые прокладки устанавливаются симметрично с обеих сторон стеклопакетов.

2. Опорные, распорные и боковые прокладки должны изготовляться из древесины твердолиственных пород, пропитанных гидрофобным составом, или из полимера "Агат".











Приложение 6

Справочное



РУЧКА-УПОР ДЛЯ КЛАПАНА













Приложение 7

Справочное



ФРАМУЖНЫЙ СОЕДИНИТЕЛЬ













Приложение 8

Справочное



СПЕЦИФИКАЦИЯ СТЕКЛОПАКЕТОВ И СТЕКОЛ ДЛЯ ОКОН

И БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ



────────────┬─────────────────────────────────────────────────────

   Марка                         Размеры, мм

            ├──────────────────────────┬──────────────────────────

                   Стеклопакет                  Стекло

            ├────────┬───────┬─────────┼────────┬───────┬─────────

            │ Высота │ Ширина│Кол., шт.│ Высота │ Ширина│Кол., шт.

────────────┼────────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 9-9      690     700      1      650     640      1

────────────┼────────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 9-12     690     440      2      650     375      2

────────────┼────────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 9-13,5 │  690     510      2      650     450      2

────────────┼────────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 9-15     690     590      2      650     525      2

────────────┼────────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 15-6     400     400      1      350     340      1

            ├────────┼───────┼─────────┼────────┼───────┼─────────

              800     400      1      750     340      1

────────────┼────────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 15-7,5 │  400     550      1      350     490      1

            ├────────┼───────┼─────────┼────────┼───────┼─────────

              800     550      1      750     490      1

────────────┼────────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 15-9     400     700      1      350     640      1

            ├────────┼───────┼─────────┼────────┼───────┼─────────

              800     700      1      750     640      1

────────────┼────────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 15-12  │ 1290     780      1    │ 1250     720      1

────────────┼────────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 15-13,5│ 1290     930      1    │ 1250     870      1

────────────┼────────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 15-15  │ 1290     1080 │    1    │ 1250   │ 1020      1

────────────┼────────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 15-18  │ 1290     630      2    │ 1250     565      2

────────────┼────────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 15-21  │ 1290     780      2    │ 1250     720      2

────────────┼────────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 15-7,5А│ 1290     550      1    │ 1250     490      1

────────────┼────────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 15-9А  │ 1290     700      1    │ 1250     640      1

────────────┼────────┼───────┼─────────┼────────┼───────┼─────────

БРСП 22-7,5 │ 1290     550      1    │ 1240     490      1

────────────┼────────┼───────┼─────────┼────────┼───────┼─────────

БРСП 22-9   │ 1290     700      1    │ 1240     640      1











Приложение 9

Справочное



СПЕЦИФИКАЦИЯ СТЕКЛОПАКЕТОВ И СТЕКОЛ ДЛЯ ОКОН

И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ



─────────────┬────────────────────────────────────────────────────

   Марка                          Размеры, мм

             ├─────────────────────────┬──────────────────────────

                    Стеклопакет                 Стекло

             ├───────┬───────┬─────────┼────────┬───────┬─────────

             │ Высота│ Ширина│Кол., шт.│ Высота │ Ширина│Кол., шт.

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 12-9      980    690      1      930     620      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 12-12     980    990      1      930     920      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 12-13,5 │  980  │ 1140      1      930   │ 1070      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 12-15     980    690      1      930     620      1

             ├───────┼───────┼─────────┼────────┼───────┼─────────

               980    460      1      930     390      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 18-9      400    690      1      340     620      1

             ├───────┼───────┼─────────┼────────┼───────┼─────────

             │ 1040    690      1      995     620      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 18-12     400    990      1      340     920      1

             ├───────┼───────┼─────────┼────────┼───────┼─────────

             │ 1040    990      1      995     920      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 18-13,5 │  400  │ 1140      1      340   │ 1070      1

             ├───────┼───────┼─────────┼────────┼───────┼─────────

             │ 1040  │ 1140      1      995   │ 1070      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 18-15     400    690      1      340     620      1

             ├───────┼───────┼─────────┼────────┼───────┼─────────

             │ 1040    690      1      995     620      1

             ├───────┼───────┼─────────┼────────┼───────┼─────────

             │ 1580    460      1    │ 1530     390      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 18-9А   │ 1580    690      1    │ 1530     620      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 18-12А  │ 1580    990      1    │ 1530     920      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 18-13,5А│ 1580  │ 1140      1    │ 1530     1070 │    1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 18-15А  │ 1580    690      1    │ 1530     620      1

             ├───────┼───────┼─────────┼────────┼───────┼─────────

             │ 1580    460      1    │ 1530     390      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 21-9      400    690      1      340     620      1

             ├───────┼───────┼─────────┼────────┼───────┼─────────

             │ 1340    690      1    │ 1295     620      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 21-12     400    990      1      340     920      1

             ├───────┼───────┼─────────┼────────┼───────┼─────────

             │ 1340    990      1    │ 1295     920      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 21-13,5 │  400  │ 1140      1      340   │ 1070      1

             ├───────┼───────┼─────────┼────────┼───────┼─────────

             │ 1340  │ 1140      1    │ 1295   │ 1070      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 21-15     400    690      1      340     620      1

             ├───────┼───────┼─────────┼────────┼───────┼─────────

             │ 1340    690      1    │ 1295     620      1

             ├───────┼───────┼─────────┼────────┼───────┼─────────

             │ 1880    460      1    │ 1830     390      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 21-9А   │ 1880    690      1    │ 1830     620      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 21-12А  │ 1880    990      1    │ 1830     920      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 21-13,5А│ 1880  │ 1140      1    │ 1830   │ 1070      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

ОРСП 21-15А  │ 1880    690      1    │ 1830     620      1

             ├───────┼───────┼─────────┼────────┼───────┼─────────

             │ 1880    460      1    │ 1830     390      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

БРСП 24-9    │ 1580    690      1    │ 1530     620      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

БРСП 28-9      400    690      1      340     620      1

             ├───────┼───────┼─────────┼────────┼───────┼─────────

             │ 1340    690      1    │ 1300     620      1

─────────────┼───────┼───────┼─────────┼────────┼───────┼─────────

БРСП 28-12     400    990      1      340     920      1

             ├───────┼───────┼─────────┼────────┼───────┼─────────

             │ 1340    990      1    │ 1300     920      1









© Информационно-справочная онлайн система "Технорма.RU" , 2010.
Бесплатный круглосуточный доступ к любым документам системы.

При полном или частичном использовании любой информации активная гиперссылка на Tehnorma.RU обязательна.


Внимание! Все документы, размещенные на этом сайте, не являются их официальным изданием.

Яндекс цитирования
