Принят и введен в действие

Постановлением Госстандарта РФ

от 22 декабря 1999 г. N 630-ст



ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



ТАРА ТРАНСПОРТНАЯ ЖЕСТКАЯ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ



РАЗМЕРЫ



Transport rigid rectangular packages. Dimensions



ГОСТ Р ИСО 3394-99



Группа Д02



ОКС 55.020



ОКСТУ 0079



Дата введения

1 января 2001 года



Предисловие



1. Разработан Научно-исследовательским и экспериментально-конструкторским институтом тары и упаковки (НИЭКИТУ).

Внесен Межгосударственным техническим комитетом по стандартизации МТК 223 "Упаковка".

2. Принят и введен в действие Постановлением Госстандарта России от 22 декабря 1999 г. N 630-ст.

3. Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО 3394-84 "Тара транспортная жесткая прямоугольного сечения. Размеры".

4. Введен впервые.



1. Область применения



Настоящий стандарт устанавливает два ряда размеров транспортной жесткой тары прямоугольного сечения, основанных на размерах (модуле) 600 x 400 мм.



2. Определения



В настоящем стандарте применяют следующий термин с соответствующим определением:

размеры в плане: размеры прямоугольника, ограниченного на горизонтальной поверхности, на которой располагается транспортная тара, четырьмя вертикальными плоскостями, пересекающимися под прямым углом (рисунок 1).





Рисунок 1



3. Сущность метода



Наружные размеры транспортной тары (длину и ширину) получают умножением или делением размера модуля в плане на целое число.



4. Размеры



Примеры размеров в плане, вычисленных в соответствии с разделом 3, приведены в таблице 1 и Приложении А.



Таблица 1



Размеры транспортной тары



                                                   (в миллиметрах)

┌────────────────────────────────────────────────────────────────┐

                        Модуль 600 x 400

├───────────────────────────────┬────────────────────────────────┤

        Кратный размер                  Дольный размер

├───────────────────────────────┼────────────────────────────────┤

          1200 x 1000                    600 x 400

          1200 x 800                     300 x 400

          1200 x 600                     200 x 400

          1200 x 400                     150 x 400

           800 x 600                     120 x 400

                                         600 x 200

                                         300 x 200

                                         200 x 200

                                         150 x 200

                                         120 x 200

                                         600 x 133

                                         300 x 133

                                         200 x 133

                                         150 x 133

                                         120 x 133

                                         600 x 100

                                         300 x 100

                                         200 x 100

                                         150 x 100

                                         120 x 100

├───────────────────────────────┴────────────────────────────────┤

    Примечание.  Кратные  и дольные  размеры являются примерами,│

│вычисленными по модулю размером 600 x 400 мм.

└────────────────────────────────────────────────────────────────┘



5. Высота



Высоту транспортной тары выбирают по согласованию с потребителем тары.



6. Допуски



Размеры в плане и все размеры, принятые на их основе, являются максимальными размерами для наполненной транспортной тары.











Приложение А

(справочное)

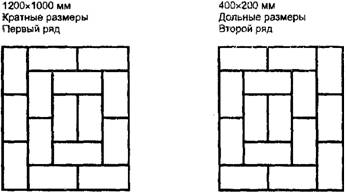

ПРИМЕРЫ СОЧЕТАНИЙ КРАТНЫХ И ДОЛЬНЫХ РАЗМЕРОВ







Размеры в миллиметрах
