Утвержден и введен в действие

Приказом Ростехрегулирования

от 28 декабря 2005 г. N 404-ст



НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



СУДОСТРОЕНИЕ.

СУДА ВНУТРЕННЕГО ПЛАВАНИЯ



КИПОВЫЕ ПЛАНКИ



ЧАСТЬ 1



КИПОВЫЕ ПЛАНКИ ДВУХГУБНЫЕ



ISO 4127-1:1979

Shipbuilding. Inland vessels. Fairleads.

Part 1. Two-lip fairleads

(IDT)



ГОСТ Р ИСО 4127-1-2005



Группа Д46



ОКС 47.060;

ОКП 64 1200



Дата введения

1 января 2007 года



Предисловие



Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".



Сведения о стандарте



1. Подготовлен Научно-исследовательским институтом по стандартизации и сертификации "Лот" ФГУП "ЦНИИ им. акад. А.Н. Крылова" на основе аутентичного перевода международного стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 005 "Судостроение".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. N 404-ст.

4. Настоящий стандарт идентичен международному стандарту ИСО 4127-1:1979 "Судостроение. Суда внутреннего плавания. Киповые планки. Часть 1. Киповые планки двухгубные" (ISO 4127-1:1979 "Shipbuilding - Inland vessels - Fairleads - Part 1: Two-lip fairleads").

5. Введен впервые.



1. Область применения



Настоящий стандарт распространяется на литые киповые планки для судов внутреннего плавания и устанавливает их конструкцию, типоразмеры, основные параметры и технические требования.



2. Нормативные ссылки



В настоящем стандарте использована нормативная ссылка на следующий стандарт:

ГОСТ 3083-80. Канат двойной свивки типа ТК конструкции 6 x 30 (0 + 15 + 15) + 7 о.с. Сортамент (ИСО 2408:1985 "Стальные канаты общего назначения. Характеристики", NEQ).



3. Конструкция

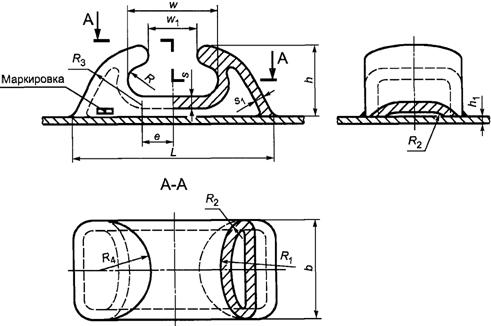

3.1. Конструкция киповых планок показана на рисунке 1.





Рисунок 1



3.2. Основные параметры планок приведены для нагрузок 25, 40, 63, 100, 160, 250, 400 кН.



4. Технические требования



4.1. Киповые планки должны выдерживать без повреждений и пластических деформаций разрывное усилие стального каната, указанное в таблице 1.



Таблица 1



                                             Размеры в миллиметрах

┌────┬───┬───┬───┬──┬───┬──┬───┬──┬───┬───┬──┬──┬───┬───┬────┬────┐

Ти- │ b │ e │ h │h │ L │R │R  │R │R  │R  │s │s │ w │w  │Раз-Диа-│

│по- │         │ 1│     │ 1 │ 2│ 3 │ 4 │  │ 1│   │ 1 │рыв-│метр│

│раз-                                     ное │ка- │

│мер │                                     уси-ната

                                         лие

                                         │ка- │

                                         │на- │

                                        │та, │

                                         │кН

├────┼───┼───┼───┼──┼───┼──┼───┼──┼───┼───┼──┼──┼───┼───┼────┼────┤

│ 1  │75 │25 │54 │16│150│12│75 │15│40 │40 │10│10│74 │35 │ 25 │ 7

├────┼───┼───┼───┼──┼───┼──┼───┼──┼───┼───┼──┼──┼───┼───┼────┼────┤

│ 2  │90 │30 │66 │18│190│16│90 │20│55 │47 │10│10│92 │45 │ 40 │ 9

├────┼───┼───┼───┼──┼───┼──┼───┼──┼───┼───┼──┼──┼───┼───┼────┼────┤

│ 3  │105│35 │72 │20│230│23│105│25│80 │54 │12│10│100│55 │ 63 │ 11 │

├────┼───┼───┼───┼──┼───┼──┼───┼──┼───┼───┼──┼──┼───┼───┼────┼────┤

│ 4  │120│40 │96 │21│280│29│125│30│95 │62 │14│10│125│70 │100 │ 14 │

├────┼───┼───┼───┼──┼───┼──┼───┼──┼───┼───┼──┼──┼───┼───┼────┼────┤

│ 5  │140│50 │128│25│350│40│160│40│115│75 │16│12│160│90 │160 │ 18 │

├────┼───┼───┼───┼──┼───┼──┼───┼──┼───┼───┼──┼──┼───┼───┼────┼────┤

│ 6  │160│63 │154│25│430│50│180│55│145│90 │18│12│200│110│250 │ 22 │

├────┼───┼───┼───┼──┼───┼──┼───┼──┼───┼───┼──┼──┼───┼───┼────┼────┤

│ 7  │220│100│244│40│680│80│250│70│230│125│22│16│320│180│400 │ 28 │

└────┴───┴───┴───┴──┴───┴──┴───┴──┴───┴───┴──┴──┴───┴───┴────┴────┘



4.2. Для изготовления киповых планок данного типа должны применяться стальные отливки, обладающие свариваемостью, с пределом текучести не менее 216 МПа.

4.3. Киповые планки изготовляют литьем с отжигом и зачисткой (пескоструйная обработка).











Приложение А <*>

(справочное)



ОРИГИНАЛЬНЫЙ ТЕКСТ РАЗДЕЛА 2 АУТЕНТИЧНОГО ПЕРЕВОДА

МЕЖДУНАРОДНОГО СТАНДАРТА ИСО 4127-1



--------------------------------

<*> В настоящем стандарте вместо ссылки на международный стандарт ИСО 2408, который в настоящее время не принят в Российской Федерации, приведена ссылка на межгосударственный стандарт ГОСТ 3083, распространяющийся на тот же объект стандартизации и удовлетворяющий конкретным потребностям судостроения Российской Федерации.



2. Ссылка

Международный стандарт ИСО 2408. Стальные канаты общего назначения. Характеристики.
