НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ



ИЗДЕЛИЯ ТЕПЛОИЗОЛЯЦИОННЫЕ, ПРИМЕНЯЕМЫЕ В СТРОИТЕЛЬСТВЕ



МЕТОДЫ ИЗМЕРЕНИЯ ОТКЛОНЕНИЯ ОТ ПЛОСКОСТНОСТИ



Thermal insulating products for building applications.

Methods for measurement of deviation from flatness



EN 825:1994

Thermal insulating products for building applications.

Determination of flatness

(IDT)



ГОСТ Р ЕН 825-2008



Группа Ж19



ОКС 91.100.60



Дата введения

1 января 2009 года



Предисловие



Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".



Сведения о стандарте



1. Подготовлен Некоммерческим партнерством "Производители современной минеральной изоляции "Росизол"" на основе выполненного Открытым акционерным обществом "Центр методологии нормирования и стандартизации в строительстве" (ОАО "ЦНС") аутентичного перевода европейского стандарта, указанного в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".

3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 марта 2008 г. N 37-ст.

4. Настоящий стандарт идентичен европейскому стандарту ЕН 825:1994 "Теплоизоляционные изделия, применяемые в строительстве. Определение отклонения от плоскостности" (EN 825:1994 "Thermal insulating products for building applications. Determination of flatness").

Наименования настоящего стандарта и раздела 5 изменены по отношению к европейскому стандарту для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).

5. Введен впервые.



Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.



Введение



Применение настоящего стандарта, устанавливающего метод измерения отклонения от плоскостности, позволяет получить адекватную оценку качества теплоизоляционных материалов, производимых в Российской Федерации и странах ЕС, обеспечить конкурентоспособность российской продукции на международном рынке, активизировать участие Российской Федерации в работе по международной стандартизации.

Настоящий стандарт не отменяет метод определения отклонения от плоскостности, установленный ГОСТ 17177-94, который применяют, когда это технически целесообразно и обосновано.



1. Область применения



Настоящий стандарт распространяется на теплоизоляционные изделия, применяемые в строительстве (далее - изделия), и устанавливает требования к средствам и методике измерений отклонения от плоскостности полноразмерных изделий.



2. Нормативные ссылки



Настоящий стандарт не содержит нормативных ссылок.



3. Термины и определения



В настоящем стандарте применен следующий термин с соответствующим определением:

3.1. Отклонение от плоскостности (deviation from flatness): максимальное расстояние между изделием, расположенным на плоском основании выпуклой стороной вверх, и этим основанием.



4. Сущность метода



Измеряют максимальное расстояние между изделием, расположенным на плоском основании, и этим основанием.



5. Средства измерений и вспомогательное оборудование



5.1. Плоское основание. Размеры основания должны превышать размеры измеряемого образца по длине и ширине.

5.2. Металлическая линейка или металлическая рулетка с ценой деления 1 мм, погрешностью измерения не более 0,5 мм.

5.3. Жесткая рама с подвижным измерительным прибором, состоящим из диска диаметром 30 мм, прикрепленного к градуированному штифту или круговой шкале с ценой деления не более 0,5 мм. Нагрузка, с которой прибор воздействует на образец, должна быть (2,0 +/- 0,1) Н.

Примечание. Допускается использовать другие средства измерения, обеспечивающие получение результата с указанной погрешностью.



6. Образцы для измерений



6.1. Размеры образцов

В качестве образцов для измерений применяют полноразмерные изделия.

6.2. Число образцов

Число образцов должно быть указано в стандарте на конкретное изделие.

Примечание. При отсутствии стандарта на конкретное изделие число образцов для измерений может быть согласовано между заинтересованными сторонами.



6.3. Кондиционирование образцов

Образцы перед измерениями выдерживают не менее 6 ч при температуре (23 +/- 5) °C. В случае разногласий образцы выдерживают при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)% в течение времени, указанного в стандарте на конкретное изделие.



7. Методика проведения измерений



7.1. Условия измерений

Измерения проводят при температуре (23 +/- 5) °C. В случае разногласий измерения проводят при температуре (23 +/- 2) °C и относительной влажности воздуха (50 +/- 5)%.

7.2. Проведение измерений

7.2.1. Образец укладывают на плоское основание выпуклой лицевой гранью вверх. Если визуально наблюдается отклонение от плоскостности только по длине или только по ширине, измерения проводят в соответствии с 7.2.2 [см. рисунок 1a), b)]. Если отклонение от плоскостности наблюдается как по длине, так и по ширине (покоробленное изделие), измерения проводят в соответствии с 7.2.3 (см. рисунок 2).

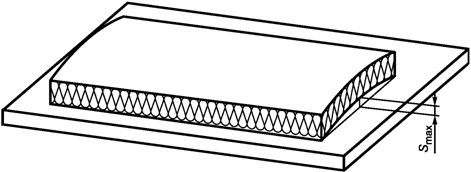

a) Измерение отклонения от плоскостности по длине

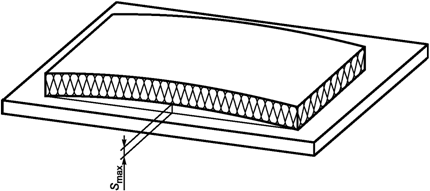

b) Измерение отклонения от плоскостности по ширине



Рисунок 1. Измерение отклонения от плоскостности

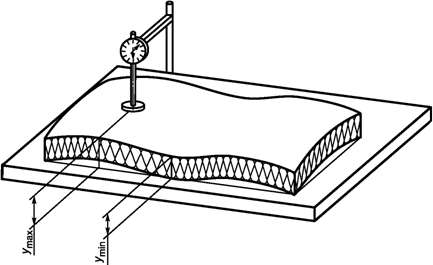

Рисунок 2. Измерение максимального

и минимального расстояний



7.2.2. Металлической рулеткой или линейкой измеряют максимальное расстояние  от нижней грани образца до плоского основания с погрешностью не более 0,5 мм.

7.2.3. При помощи измерительного прибора (см. 5.3) определяют точки, в которых расстояние от верхней лицевой грани образца до плоского основания является максимальным и минимальным, как показано на рисунке 2. Измеряют в этих точках максимальное  и минимальное  расстояния от верхней лицевой грани образца до плоского основания с погрешностью не более 0,5 мм.

Если образец касается только трех точек плоского основания, то применяют альтернативные методы измерений отклонения от плоскостности, при этом проводят все необходимые измерения.



8. Обработка и представление результатов измерений



Для образцов с отклонением от плоскостности только по одному размеру (по длине или ширине) за отклонение от плоскостности принимают измеренное максимальное значение отклонения, выраженное в миллиметрах.

Для покоробленных изделий отклонение от плоскостности , мм, вычисляют по формуле



.



9. Точность метода



Примечание. Настоящий стандарт не содержит данных о точности метода, однако при его последующем пересмотре такие данные будут в него включены.



10. Отчет об измерениях



Отчет об измерениях должен содержать:

a) ссылку на настоящий стандарт;

b) идентификацию изделия:

1) наименование изделия, предприятия-изготовителя или поставщика,

2) код маркировки,

3) вид изделия,

4) вид упаковки,

5) форму поставки изделия в лабораторию,

6) дополнительную информацию, если это необходимо, например, номинальную толщину, номинальную плотность;

c) методику проведения измерений:

1) сведения о подготовке к измерениям: порядок отбора образцов, например, кто проводил отбор образцов, место отбора,

2) условия кондиционирования образцов,

3) любые отклонения от требований, приведенных в разделах 6 и 7, если они имели место,

4) дату проведения измерений,

5) общую информацию о процедуре проведения измерений,

6) обстоятельства, которые могли повлиять на результаты измерений.

Примечание. Сведения об оборудовании и о лаборанте, проводившем измерения, должны находиться в лаборатории, однако в отчете их не указывают;



d) результаты измерений: результаты каждого отдельного измерения и максимальные значения отклонения от плоскостности по длине и ширине; максимальное значение отклонения от плоскостности покоробленных изделий, измеренное в соответствии с 7.2.3.
