ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ НА ПРОИЗВОДСТВО ОТДЕЛЬНЫХ ВИДОВ РАБОТ

ТИПОВАЯ
ТЕХНОЛОГ
ИЧЕСКАЯ КАРТА
НА СПЕЦИАЛЬНЫЕ СТРОИТЕЛЬНЫЕ РАБОТЫ

64250300I4

88014

СБОРКА И СВАРКА ТРУБ В ТРЕХТРУБНЫЕ СЕКЦИИ

НА ТРУБОСВАРОЧНОЙ БАЗЕ ПРИ СТРОИТЕЛЬСТВЕ

МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ ДИАМЕТРОМ 377 мм

МОСКВА - 1991



РАЗРАБОТАНА

Институтом ВНИИПКтехоргнефтегазстрой





СОГЛАСОВАНО

Управление механизации и технологии строительства; Госстроя СССР



Заместитель директора института

Г.А. Потемкин



Письмо от 31.07.1990г. № 12-238

Заведующий отделом

Л.М. Пальчиков



Введена в действие с 01.03.1991 г.

Главный специалист

В.И. Климов.





1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта разработана на сборку и сварку 1 км труб в трехтрубные секции на трубосварочной базе при строительстве магистральных трубопроводов диаметром 377 мм.

1.2. При разработке типовой технологической карты приняты исходные данные:

сборка и сварка труб в трехтрубные секции осуществляется на трубосварочной базе БHC-81;

трубы бесшовные и электросварные из углеродистой стали и бесшовные повышенной прочности из углеродистой и низколегированной стали, выбранные в соответствии с требованиями главы СНиП 2.05.06-85 "Магистральные трубопроводы"; предусмотренные проектом, неизолированные;

толщина стенки труб                                                                                                     - 10 мм;

длина труб                                                                                                                      - 11,5 м;

количество труб в одной секции                                                                                 - 3;

количество трехтрубных секций в одном километре                                                - 29.

1.3. В состав работ, рассматриваемых картой, входят:

обработка кромок и концов труб шлифовальной машинкой;

сборка и ручная электродуговая сварка первым слоем на линии сборки ЛСТ-81;

автоматическая сварка под слоем флюса одной сварочной головкой на сварочной установке ПАУ-502.

Работы выполняются в летний период в условиях равнинной и слабопересеченной местности и ведутся в одну дневную смену продолжительностью 8ч.

2.. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

2.1. Выполнению работ по сборке и сварке труб в трехтрубные секции на трубосварочной базе БНС-81 предшествует комплекс организационно-технических и подготовительных мероприятий:

сдача базы в соответствии с "Положением о порядке и приемке в эксплуатацию трубосварочных баз";

назначение лиц, ответственных за качественное и безопасное производство сварочно-монтажных работ (прораб, мастер, работник полевой испытательной лаборатории-ПИЛ);

подготовка для трубоукладчика подъездных путей к приемному стеллажу, стеллажу-накопителю секций труб и стенду контроля сварных стыков;

размещение в зоне производства работ трубоукладчика;

проверка грузозахватных приспособлений для подъема и перемещения труб и секций труб;

установка в зоне производства работ вагончика для обогрева людей, хранения инструмента и инвентаря;

обеспечение рабочих мест бригады средствами первой медицинской помощи, питьевой водой, противопожарным оборудованием;

инструктаж членов бригады по технике безопасности и производственной санитарии.

2.2. До начала основных работ по сборке и сварке необходимо:

очистить внутреннюю поверхность труб от возможных загрязнений;

провести визуальный осмотр поверхностей труб и при необходимости отремонтировать или обрезать торцы;

устранить шлифованием царапины, риски и задиры на трубах глубиной свыше 0,2 мм, но не более 5 % от толщины стенки трубы, которая не должна быть выведена на пределы минусового допуска;

исправить с применением безударных разжимных устройств вмятины на концах труб глубиной до 3,5 % от диаметра трубы.

Трубы с царапинами, рисками, задирами глубиной более 5,% от толщины стенки, вмятинами глубиной, превышающей 3,5 % от диаметра трубы, или с забоинами и задирами фасок глубиной более 5 мм ремонту не подлежат; дефектные участки труб следует обрезать.

2.3. Перед сборкой и сваркой необходимо зачистить кромки труб.

Кромки труб и прилегающие к ним поверхности (внутреннюю и наружную) на ширину не менее 10 мм зачищает до металлического блеска монтажник наружных трубопроводов шлифовальной машинкой на приемном стеллаже.

У первой трубы зачищается левый торец, у второй трубы - правый, у третьей - оба торца.

2.4. Подготовленные к сборке трубы с приемного стеллажа поочередно подаются на рольганг линии ЛСТ-81.

2.4.1. Центровка и сборка стыка производится на наружном эксцентриковом центраторе ЦНЭ-37-42, состоящем из двух или трех дуг с опорами, эксцентрикового зажима, двух тяг и перекладины. Благодаря такой конструкции центратора можно ускорить сборку стыков и быстро снять центратор.

2.4.2. Численные значения зазоров в стыках при сварке электродами с основным видом покрытия диаметром 3,0-3,25 мм составляют:

при толщине стенки 8-10 мм                                                                              - 2,5-3,5 мм;

при толщине стенки 10 мм и более                                                                    - 3,0-3,5 ми.

2.4.3. Смещение кромок электросварных труб не должно превышать 20 % нормативной толщины стенки, но не более 3 мм. Измерение величины смещения кромок допускается проводить по наружным поверхностям, труб, сварочным шаблоном. Для труб с нормативной толщиной стенки до 10 мм допускается смещение кромок до 40 % нормативной толщины, но не более 2 мм.

2.4.4. Сборка стыков на наружном центраторе производится двумя прихватками, располагающимися по оси друг к другу. Длина прихваток - 60-100 мм.

2.4.5. Непосредственно перед прихваткой и сваркой производится просушка кольцевыми нагревателями торцов труб и прилегающих к ним участков шириной не менее 150-мм.

Просушка торцов труб нагревом до температуры 20-50 °С обязательна:

при наличии влаги на трубах независимо от способа сварки и прочности основного металла;

при температуре окружающего воздуха ниже +5 °С в случае сварки труб с нормативным сопротивлением разрыву 539 МПа (55 кгс/мм2) и выше.

2.4.6. После снятия наружного центратора производят сварку корневого слоя.

2.4.7. Прихватка и сварка корневого слоя шва выполняется электродами с основным видом покрытия. Тип и марка электродов приведены в табл.1.

Таблица 1

Электроды

Свариваемые трубы

Тип по ГОСТ 9467-75*

Марка

Диаметр, мм

Толщина стенки, мм

Нормативное значений временного сопротивления разрыву, МПа (кгс/мм2)

Э42А

УОНИ-13/45

2,0-2,5

5-8

До 490 (50)





3,0

6-26

включительно

Э50А

УОНИ-13/55

2,0-2,6

5-8

До 588 (60)









включительно



ЛБ-52У

2,5-3,25

8-26





НИБАЗ 55









Супербаз









Фокс ЕВ50









0К 48.04









ВС0-50СК







Рекомендуемые значения сварочного тока приведены в табл.2.

Таблица 2

Диаметр электродов, мм

Сварочный ток в зависимости от пространственного положения шва, А

Нижнее

Вертикальное

Потолочное

2,0 - 2,5

3,0-3,25

50-90

90-130

40-80

80-120

40-50

90-110

Ток постоянный, полярность обратная.

2.5. Аналогично производится сборка и сварка второго стыка секции, после чего секция перемещается на промежуточный стеллаж.

2.6. С промежуточного стеллажа секция подается на роликовый вращатель для поворотной сварки последующих слоев шва. Сварка ведется одной сварочной головкой СГФ-I004A.

Для сварки используются сварочная проволока по ГОСТ 2246-70* "Проволока стальная сварочная" и флюс по ГОСТ 9087-81* "Флюсы сварочные плавленые".

Сочетания сварочных материалов (флюса и проволоки) в зависимости от характеристик свариваемых труб представлены в табл.3.

Таблица 3

Марка

Нормативное, значение временного сопротивления разрыву, МПа (кгс/мм2)

флюса

проволоки

АН-348А

АН-348АМ

СВ-08ГА

Свыше 490,5 (50) до 539,4 (55)

АН-47

СВ-08ГА

Свыше 490,5 (50) до 539,4 (55)

АН-47

АН-ВС

СВ-08ХМ

СВ-08МХ

S2M0

539,4 - 588,7 (55-60) включительно

ФЦ-16

CB-08ГHM

539,4 - 588,7 (55-60) включительно

Сварочная проволока перед производством работ очищается от ржавчины и наматывается на катушки или кассеты машиной МОН-52.

2.7. Число слоев, выполняемых автоматической сваркой под флюсом, при толщине стенки труб до 16,5 мм должно составлять не менее двух;

ширина сварного шва при толщине стенки трубы от 6 до 8 мм - 14±4 мм, свыше 8 до 12 мм - 20±4 мм.

Режимы автоматической сварки заполняющих и облицовочного слоев шва приведены в табл. 4.

Таблица 4

Толщина стенки, мм

Диаметр электродной проволоки, мм

Слои шва

Сварочный ток, А

Напряжение, В

Скорость сварки, м/ч

Смещение электрода с зенита, мм

6 - 12,5

2



3

Первый

Последующ.

Первый

Последующ.

400-500

500-550

550-650

700-750

42-44

42-46

42-44

44-46

35-40

35-40

35-50

35-50

60-80

40-50

40-60

30-40

Ток постоянный, полярность обратная.

2.8. Во время сварки заполняющих и облицовочного слоев шва производится очистка стыка от шлака.

2.9. Сварные соединения оставлять незаконченными не разрешается.

2.10. Начинать и оканчивать сварку стыка необходимо на расстоянии не менее 100 мм от продольных швов свариваемых труб.

2.11. После полной сварки швов необходимо произвести их наружный осмотр, подварить вручную дефекты и нанести клеймо. Секция освобождается и перемещается на стеллаж готовой продукции.

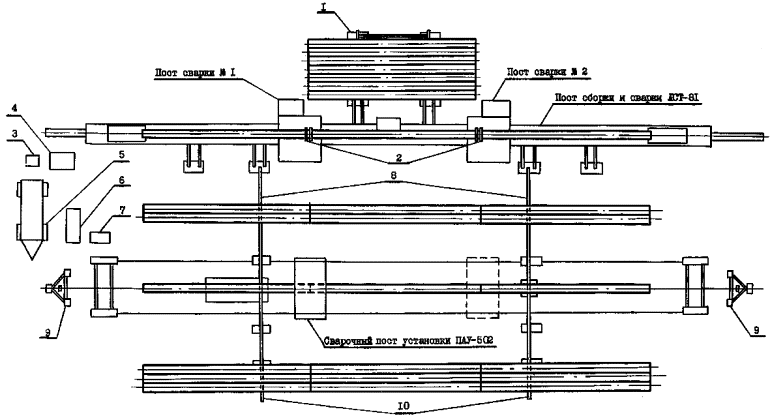

2.12. Схема производства работ на трубосварочной базе БHC-81 представлена на рисунке.


Рис. Схема производства работ на трубосварочной базе БHC-81:

1 - приемный стеллаж; 2 - наружный центратор; 3 - машина для очистки и намотки проволоки МОН 52; 4 - блок питания; 5 - агрегат электрический дизельный АДД-502; 6 - электроагрегат дизельный АДЗОС-Т/400-РМ1У4; 7 - блок питания; 8 - промежуточный стеллаж; 9 - стойка опоры электроосвещения; 10 - стеллаж готовой продукции


2.13. Работы по сборке и сварке выполняет бригада, состоящая из 2-х звеньев:

по сборке труб в трехтрубные секции и сварке первого слоя шва - 5 чел.;

по автоматической сварке швов под слоем флюса - 3 чел.

3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ

3.1. Для обеспечения требуемого качества работ необходимо проводить:

проверку квалификации сварщиков;

контроль исходных сварочных материалов и труб (входной контроль);

систематический операционный (технологический) контроль, осуществляемый в процессе сборки в сварки;

визуальный контроль (внешний осмотр) и обмер готовых сварных соединений;

проверку сварных швов неразрушающими методами контроля.

3.2. Аттестацию и проверку квалификации сварщиков осуществляет постоянно действующая комиссия треста под председательством его главного инженера в объеме и с использованием методик, определяемых требованиями ВСН 006-89 "Строительство магистральных и промысловых трубопроводов. Сварка" и СНиП III-42-80 "Правила производства и приемки работ. Магистральные трубопроводы".

3.3. Все трубы могут быть приняты в монтаж только после прохождения приемки и освидетельствования на соответствие их требованиям ВСН 012-88 "Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ" (часть I, раздел 4), а также требованиям ВСН 006-89.

Для проведения сварочных работ допускается применение, электродов, флюсов, проволок только тех марок, которые регламентируются требованиями ВСН 006-89 и СНиП 2.05.06-85 "Магистральные трубопроводы".

3.4. Операционный контроль проводят мастер, прораб (ст. прораб) и служба контроля ПИЛ. При этом проверяется правильность и последовательность выполнения технологических операций по сборке и сварке в соответствии с требованиями ВСН 006-89.

3.4.1. При сборке соединений под сварку проверяют:

чистоту полости труб и степень зачистки кромок и прилегающих к ним внутренней и наружной поверхностей;

соблюдение допустимой величины смещения наружных кромок; величину технологических зазоров в стыках.

При операционном контроле в процессе сварки проверяется соблюдение режимов сварки, порядок наложения слоев и их количество, обеспечение применяемыми материалами.

3.5. Все сварные соединения труб после их очистки от шлака, грязи, брызг металла, снятия грата подвергают визуальному контролю.

3.5.1. При осмотре сварного соединения:

проверяют наличие на каждом стыке клейма сварщика, выполняющего сварку;

проверяют наличие на одном из концов каждой плети ее порядкового номера;

убеждаются в отсутствии наружных трещин, незаплавленных кратеров и выходящих на поверхность пор.

3.6. Все стыки подвергаются неразрушающему, контролю в объеме и методами, указанными в ВСН 012-88 "Строительство магистральных и промысловых трубопроводов. Контроль качества и приемка работ" (часть I).

Контроль качества сварных соединений неразрушающими методами производится работниками службы контроля (ПИЛ, специализированных управлений по контролю и т.п.).

3.7. При выполнении сварочных работ должны своевременно оформляться исполнительная производственная документация и акты промежуточной приемки в соответствии с перечнем, представленным в ВСН 012-88 "Строительство магистральных и промысловых трубопроводов. Контроль качествами приемка работ" (часть II), в том числе:

список сварщиков, составляемый службой главного сварщика, форма № 2.3;

журнал сварки труб, который ведет производитель работ, форма № 2.6 (2.6а);

заключение по проверке качества сварных соединений физическими методами контроля, составляемое службой контроля качества, форма № 2.9;

заключение о результатах механических испытаний контрольных и допускных сварных соединений, составляемое службой контроля качества, форма № 2.12.

3.8. Технические критерии и средства контроля операций и процессов приводятся в табл. 5.

Таблица 5

Наименование процессов, подлежащих контролю

Предмет контроля

Инструмент и способ контроля

Время контроля

Ответственный контролер

Технические критерии оценки качества

Входной контроль поверхности труб

Дефекты поверхности труб (трещины, расслоения,закаты, вмятины, надрывы и забоины), овальность труб по любому сечению, разнотолщинность стыкуемых труб, косина торцов

Шаблон, штангенглубиномер, рейка нивелирная,рулетка, линейка, шаблон сварочный

До начала сборки труб

Работник службы контроля, ПИЛ, прораб

Соответствие требованиям ВСН 006-89, раздел 2.1, ВСН 012-88, часть I, раздел 4

Входной контроль сварочных материалов (электродов, проволоки и флюса)

Наличие сертификатов, соответствие маркировки, состояние упаковки, степень очистки проволоки, состояние поверхности покрытия, условия и режимы прокалки флюса и электродов

Визуально, термометр

До начала работ по сборке и сварке

Прораб сварочная

служба, ПИЛ

Соответствие требованиям ВСН 006-89, приложение 4, раздел 2.3. Соответствие ГОСТ 2246-70*, ГОСТ 9087-81*. Зачистка проволоки до металлического блеска без нарушения калибровки

Очистка полости труб

Степень очистки полости труб

Визуально

До начала сборки

Мастер

Не допускаются посторонние предметы в полости труб

Зачистка кромок стыкуемых труб

Качество зачистки кромок с прилегающими цилиндрическими поясами

То же

В процессе работ по сборке

То же

Зачистка до металлического блеска внутренней поверхности кромок труб на ширину не менее 10 мм

Центровка и сборка стыка

Качество сборки стыка, точность установки зазора, величина смещения наружных кромок

Шаблон, линейка, щуп

В процессе сборки

Прораб

Соответствие требованиям ВСН 006-89, раздел 2.2

Ручная электродуговая сварка корневого слоя шва

Правильность выбора электродов, режимы сварки, степень зачистки слоя шва

Визуально Амперметр Вольтметр

В процессе сварки корневого слоя шва

То же

Соответствие требованиям ВСН 006-89, раздел 2.4

Автоматическая сварка под слоем флюса по предварительно сваренному корню, шва

Режимы сварки (вылет и угол наклона электрода, смещение с зенита, скорость сварки)

То же

В процессе сварки

- // -

Соответствие требованиям ВСН 006-89, раздел 2.6

Визуальный контроль и обмер сварных соединений

Наличие клейма сварщиков (бригады сварщиков) отсутствие наружных трещин, незаплавленных кратеров и выходных пор, геометрические размеры сварного соединения

Визуально

Шаблон, линейка, щуп

По окончании сварки

Прораб, сварочная служба, ПИЛ

Соответствие требованиям ВСН 012-88, часть 1, п.п. 5.17 и 5.18


4. КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА, МАШИННОГО ВРМЕНИ, ЗАРАБОТНОЙ ПЛАТЫ НА 1 км ТРУБОПРОВОДА

Таблица 6

Наименование процесса

Номер фасета для пересчета показателей

Единица измерения

Объем работ

Обоснование (ВНиР)

Норма времени, чел.-ч

Расценка, р.-к.

Затраты труда, чел.-ч

Заработная плата, р.-к

Время прерывания на объекте, маш.-ч

рабочих

машинистов

рабочих

машинистов

рабочих

машинистов

рабочих

машинистов

Сборка труб в секцию и сварка их первым слоем на стенде с помощью наружного центратора

01

1 стык

58

§ BI0-I-9. табл.2, п.2е

0,75

-

0-62

-

43,5

-

35-96

-

-

Автоматическая сварка одной сварочной головкой на сварочной установке ПАУ-502

02

10 стыков

5,8

Применительно § BI0-I-24, п.2б

3,6

1,8

2-79

1-64

20,88

10,44

16-18

9-51

10,44

Итого

64,38

10,44

52-14

9-51

10,44


5. ГРАФИК ПРОИЗВОДСТВА-РАБОТ НА I км ТРУБОПРОВОДА

Таблица 7



Наименование процесса

Единица измер­ения

Объем работ

Затраты труда, чел.-ч

Принятый состав звена

Продолжи­тельность процесса, ч

Рабочие смены

I

2

Часы

рабо­чих

маши­нистов

1

2

3

4

5

6

7

8

1

2

3







Сборка труб в секцию и сварка их первым слоем на стенде с помощью наружного центратора

1 стык

58

43,5

-

Монтажники наружных трубопроводов:

5 разр. - 1

4 разар. - 1

3 разр. - 1

Электросварщики ручной сварки

5 разар.-2

8,7

________________________

Автоматическая сварка одной сварочной головкой на сварочной установке ПАУ-502

10 стыков

5,8

20,88

10,44

Электросварщики на полуавтоматических и автоматических машинах:

5 разр. – 1

2 разр. - 1

Машинист электросварочного агрегата 5 разр. - 1

10,44

______________________________






6. МАТЕРИАЛБНО-ТЕХНИЧЕСЖИЕ РЕСУРСЫ

Потребность в машинах, механизмах, оборудовании, инструменте и инвентаре приведена в табл.8.

Таблица 8

Наименование

Марка, тип, ГОСТ

Количество

Краткая техническая характеристика

Трубосварочная база

БHC-81

1

Размеры свариваемых труб:

диаметр - 325-820 мм

длина - 10,5-11,8 м

Линия сборки труб - ЛСТ-81

Количество постов сборки-2

Линия автоматической сварки труб - ПАУ-502

Количество постов автоматической сварки - 1

Центратор наружный

ЦНЭ-37-42

2

Диаметр стыкуемых труб - 420 мм

Электрошлифовальная машинка

Ш1-178А (Ш1-230А)

2

Скорость вращения - 8500 об/мин (6600)

Машина для очистки и намотки проволоки

МОН-52

1

Производительность - 100 м/мин

Электрододержатель со сварочным кабелем

ГОСТ 14651-78*Е

2



Универсальный шаблон сварщика

УШС-3

3



Маска электросварщика

ГОСТ 12.4.035-78*

4



Потребность в материалах для выполнения работ по сборке и сварке 1 км труб в секции приведена в табл.9.

Таблица 9

Наименование материалов

Фасет-код

Единица измерения

Объем работ)

Потребность, кг

на единицу измерения

на весь объем

Электроды

Проволока сварочная

Флюс

-

03-2

04-2

1 стык,

То же

-"-

58

58

58

0,27

0,96

1,44

15,66

55,68

83,52

7. ТЕХНИКА БЕЗОПАСНОСТИ

7.1. Общие положения

7.1.1. При сборке и сварке секций из отдельных труб на трубосварочной базе следует руководствоваться действующими нормативными документами:

СНиП III-4-80*. Техника безопасности в строительстве;

СНиП III-42-80. Магистральные трубопроводы. Правила производства и приемки работ;

РД 102-011-89. Охрана труда. Организационно-методические документы;

Правилами техники безопасности при строительстве магистральных стальных трубопроводов;

Правилами техники безопасности и производственной санитарии при электросварочных работах;

Правилами технической эксплуатации электроустановок потребителей и Правилами техники безопасности при эксплуатации электроустановок потребителей, утвержденными Главгосэнергонадзором Минэнерго СССР 24.12.1984 г.;

ГОСТ 12.3.003-86. ССБТ. Работы электросварочные. Требования безопасности;

ГОСТ 12.2.013-87. ССБТ. Машины ручные электрические. Общие требования по безопасности и методы испытаний;

Правилами пожарной безопасности при производстве строительно-монтажных работ. ППБ 05-86, утвержденными ГУПО МВД СССР 26.02.86 г., другими нормативно-техническими документами и справочной литературой, приведенной в приложении к РД 102-011-89.

7.1.2. Ответственность за соблюдение требований охраны труда на трубосварочных базах возлагается приказом по строительной организации на руководителей (начальника участка, прораба, мастера).

7.1.3. За несоблюдение требований охраны труда рабочие, инженерно-технические и хозяйственные работники трубосварочных баз несут материальную, дисциплинарную, административную и уголовную ответственность в установленном законом порядке.

7.2. Основные положения по безопасной организации работ на трубосварочной базе БHC-81.

7.2.1. К работе на базе допускаются лица не моложе 18 лет, прошедшие:

обучение и проверку знаний по безопасным методам и приемам труда, а также получившие удостоверения на право производства работ;

вводный инструктаж по охране труда и технике безопасности;

инструктаж по технике безопасности непосредственно на рабочем месте.

Инструктаж на рабочем месте следует проводить периодически не реже одного раза в год, а также в случае изменения условий работы (в объеме вводного инструктажа на рабочем месте).

7.2.2. Допуск посторонних лиц в зону работ не разрешается.

7.2.3. Опасные зоны должны иметь ограждения, окрашенные в сигнальные цвета, информирующие о возможной опасности.

7.2.4. Движущиеся (вращающиеся) элементы оборудования базы, с которыми возможно соприкосновение обслуживающего персонала, должны быть ограждены. Ограждения должны быть надежно закреплены, окрашены предупредительной краской или снабжены другими средствами защиты и сигнализации. Работа при снятых ограждениях не допускается.

7.2.5. Рабочие трубосварочных баз должны быть обеспечены спецодеждой, спецобувью, а также средствами индивидуальной защиты в соответствии с выполняемой ими работой и согласно действующим нормам.

В спецодежде, облитой горючими или смазочными материалами, не разрешается работать, курить и подходить к огню.

7.2.6. До начала работ рабочим следует выдавать соответствующую инструкцию по технике безопасности, которую они обязаны изучить и строго выполнять.

7.2.7. В распоряжение бригад должны быть выделены помещения для отдыха и обогрева. В этих помещениях необходимо оборудовать уголки по техника безопасности и места для размещения аптечек, носилок, фиксирующих шин и других средств для оказания первой помощи пострадавшим.

7.2.8. При работе на базе запрещается:

передвигаться или находиться в зоне накатывания или скатывания труб и трубных секций;

прикасаться руками к сварным швам после производства сварочных работ до их остывания;

переходить линию во время работы;

держать руки в световом пространстве между торцами труб.

7.2.9. На трубосварочных базах разрешается работать ручным электроинструментом при соблюдении следующих требований техники безопасности:

номинальное напряжение применяемых ручных электроинструментов должно быть не выше 42 В (класс электроинструментов - III);

допускается использовать ручные электрические шлифовальные машинки класса II (с двойной или усиленной изоляцией);

во время дождя или снегопада работа с электроинструментом допускается только под навесом и с применением индивидуальных средств защиты (диэлектрические перчатки, резиновые коврики).

7.2.10. Чтобы избежать поражения электрическим током, необходимо знать и выполнять следующие требования техники безопасности:

ввертывать и вывертывать электролампы только при выключенной электросети;

не касаться оборванных электрических проводов и корпусов электродвигателей, которые при неисправности заземляющих устройств могут оказаться под напряжением;

исправлять что-либо в электросети или электрооборудовании может только дежурный электромонтер, причем он должен работать в резиновых диэлектрических перчатках и применять другие защитные средства;

применять ручные переносные светильники только заводского изготовления, огражденные металлической защитной сеткой; у таких светильников напряжение должно быть не более 12 В; их шланговый провод снабжен специальной вилкой, которую нельзя включать в розетку сети о напряжением более 12 В;

надежно заизолировать оголенные концы проводов, отсоединенных от снятого электрооборудования;

выполнять временную электропроводку только из изолированного провода; подвешивать его разрешается на высоте:

над рабочим местом                                                                                             - не менее 2,5 м;

над проходами                                                                                                      - 3,5 м;

над проездами                                                                                                      - 6м.

7.3. Основные положения по безопасной эксплуатации электроустановок и электрооборудования трубосварочной базе

7.3.1. Присоединение к сети и отсоединение от сети энергоустановок и электрооборудования, их техническое обслуживание и ремонт в период эксплуатации должны производиться электромонтером или электрослесарем, обученными основам электротехники, техники безопасности, всем оперативным переключениям по схеме, имеющим квалификационное удостоверение и 1Угруппу по электробезопасности при обслуживании электрооборудования.

7.3.2. На сварочной базе все электрооборудование (в том числе электросварочные установки, передвижные электростанции, электрощиты, рубильники и т.п.), сварочные стеллажи, кабины управления, торцевые вращатели и другие металлоконструкции должны быть соединены между собой и с заземляющим устройством источника питания стальной шиной сечением не менее 48 мм2 и толщиной не менее 4 мм.

Заземление электросварочных установок выполняют до включения их в электросеть, после чего проводят инструментальную проверку заземления с изменением сопротивления заземляющих устройств и составляют акт проверки. В дальнейшем такую проверку заземления проводят не реже одного раза в год.

Сопротивление заземления должно быть не более 4 Ом. Работать без заземления строго запрещается.

7.3.3. После монтажа электрооборудования на сварочной базе следует провести проверку сопротивления изоляции электрических цепей испытательным напряжением 1000 В в течение 1 мин, а в дальнейшем -один раз в год мегаометром на 500 В, при этом сопротивление в цепях, электрически связанных с сетью, должно быть не менее 1 мОм, а в цепях, электрически не связанных с сетью, не менее 0,5 мОм.

7.3.4. При эксплуатации электрооборудования трубосварочной базы двери шкафов распределительных устройств, электрощитов и рубильников следует закрывать на замок, а ключ должен храниться у электромонтера.

7.3.5. Перед началом каждой смены электромонтер (электрослесарь) обязан внешним осмотром проверить исправность изоляции кабелей, всего электрооборудования и заземления.

7;3.6. При эксплуатации оборудования запрещается:

работать при снятых крышках клеммных коробок, а также разъединять штекерные разъемы без снятия напряжения;

проводить профилактические осмотры и ремонтные работы под напряжением;

включать напряжение до устранения обнаруженных неисправностей;

переносить и передвигать кабели, находящиеся под напряжением.

8. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА 1 км ТРУБОПРОВОДА



Нормативные затраты труда, всего, чел.-ч

74,82



В том числе:



рабочих

64,38

машинистов

10,44

Заработная плата, р.-к.



рабочих

52-14

машинистов

9-51

Продолжительность выполнения работ, ч(смен)

10,44 (1,3)

Выработка на одного рабочего в смену, м/чел.-смену

96,15

Численный состав бригады, всего, чел

8

В том числе:



рабочих

7

машинистов

1



9. ФАСЕТНЫЙ КЛАССифИКАТОР ФАКТОРОВ

Фасет 01

Характеристика местности (при сборке труб в секции)

Наименование фактора

Обоснование (ВНиР)

Код

Значение фактора

Равнинная слабопересеченная местность

Зона сыпучих песков

§ В10-1-9, табл. 2, п. 2е

В 10-1, глава 2 (ТЧ-10)

I

2

По калькуляции

Н. вр. и расц. умножать на 1,1

Фасет 02

Толщина стенки

Наименование фактора

Обоснование (ВНиР)

Код

Значение фактора

Толщина стенки, мм, до:

10

12

Применительно § B10-1-24

п. 2б

п. 4б



1

2



По калькуляции

Н. вр. и расц. умножать на 1,28

Фасет 03

Сварочная проволока, кг на 1 стык

Наименование фактора

Обоснование

Код

Значение фактора

При толщине стенки, мм:

8

10

12

ВСН-181-85, табл. 010

п. 04-04

п. 05-04

п. 06-04



1

2

3

0,58

0,96

1,29

Фасет 04

Флюс, кг на 1 стык

Наименование фактора

Обоснование

Код

Значение фактора

При толщине стенки, мм;

8

10

12

BСH-181-85, табл. 010

п. 04-04

п. 05-04

п. 06-04



1

2

3

0,87

1,44

1,94

Примечание. Рамкой обведены значения факторов, на которые рассчитаны показатели в данной технологической карте



СОДЕРЖАНИЕ







© Информационно-справочная онлайн система "Технорма.RU" , 2010.
Бесплатный круглосуточный доступ к любым документам системы.

При полном или частичном использовании любой информации активная гиперссылка на Tehnorma.RU обязательна.


Внимание! Все документы, размещенные на этом сайте, не являются их официальным изданием.

Яндекс цитирования
