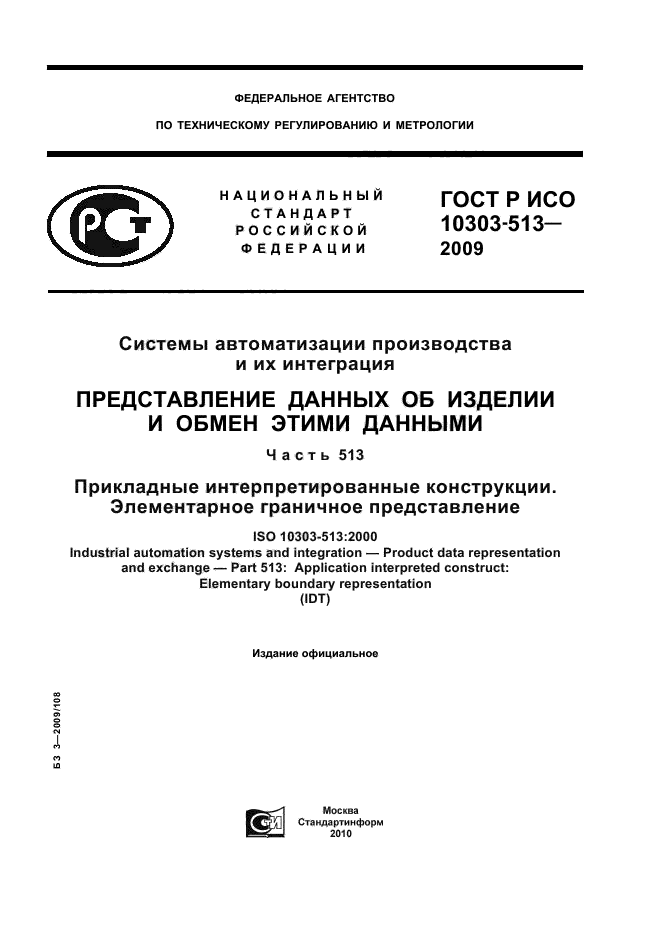

| Обозначение: | ГОСТ Р ИСО 10303-513-2009 |
| | Статус: | действующий |
| | Название рус.: | Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 513. Прикладные интерпретированные конструкции. Элементарное граничное представление |
|
| Название англ.: | Industrial automation systems and integration. Product data representation and exchange. Part 513. Application interpreted construct. Elementary boundary representation |
|
| Дата актуализации текста: | 27.10.2010 |
| | Дата актуализации описания: | 27.10.2010 |
|
| Дата введения в действие: | 01.07.2010 |
|

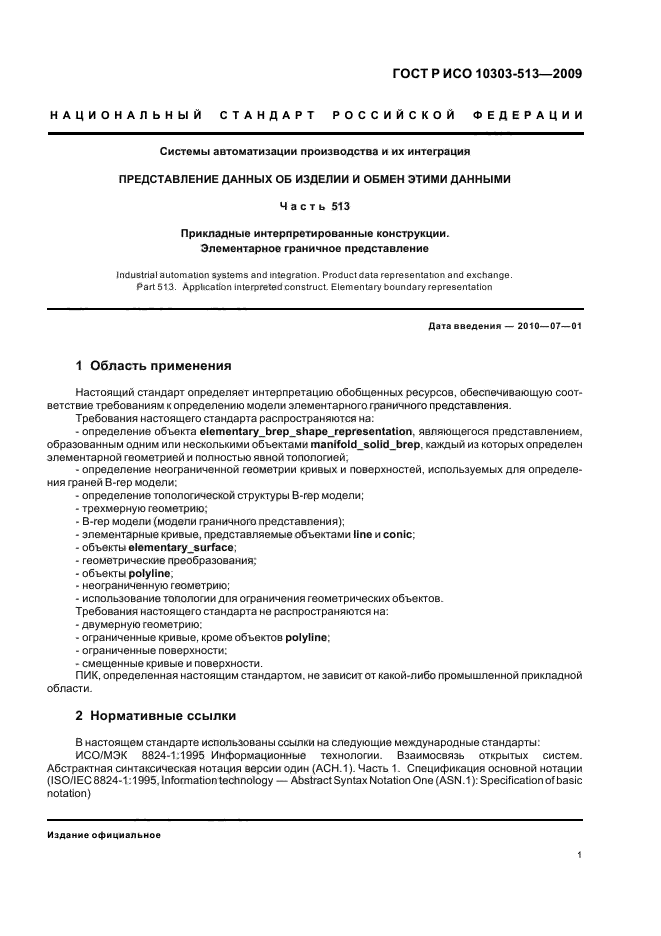

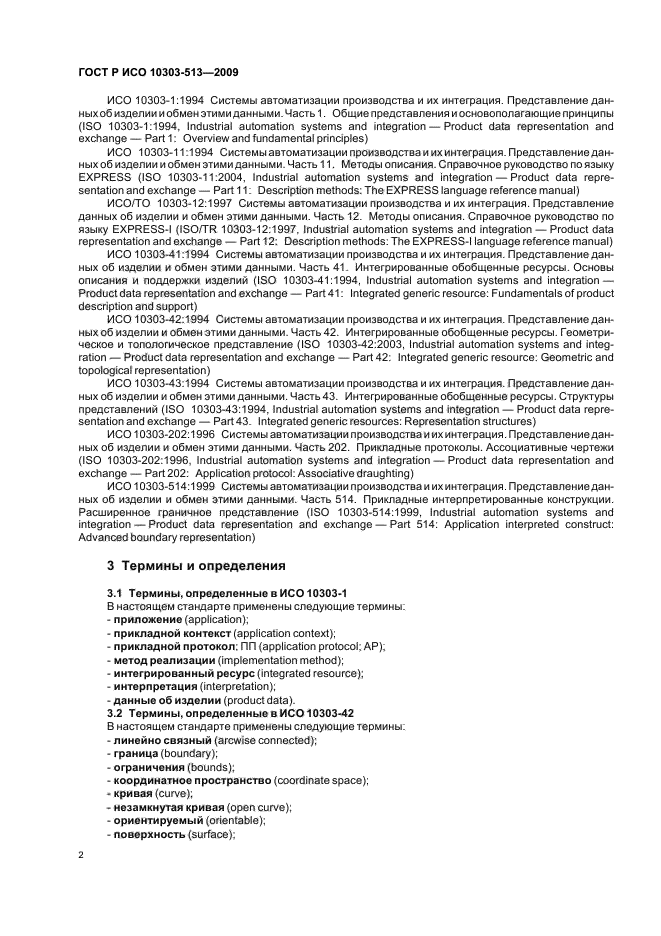

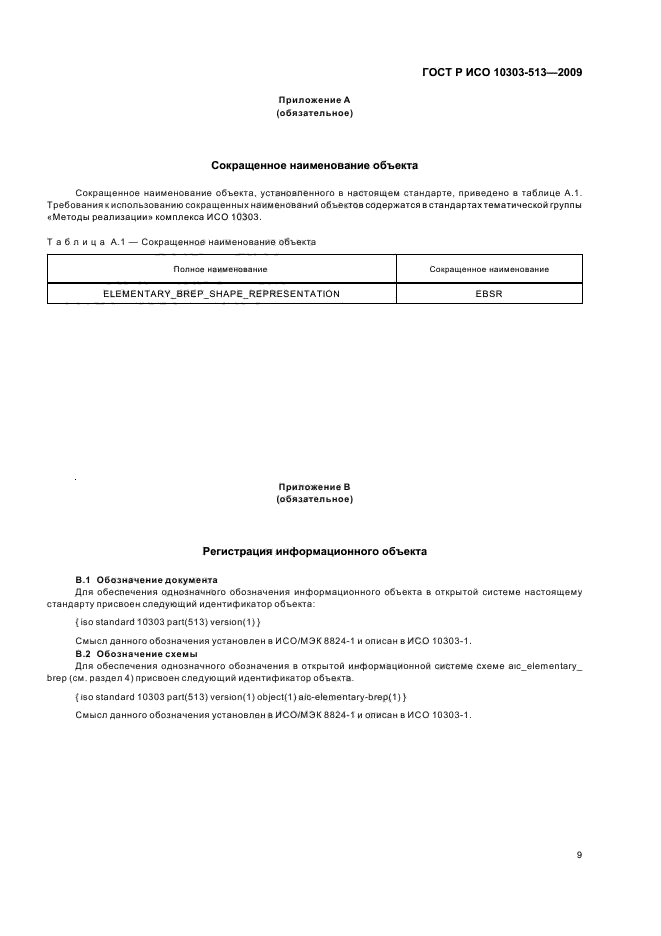

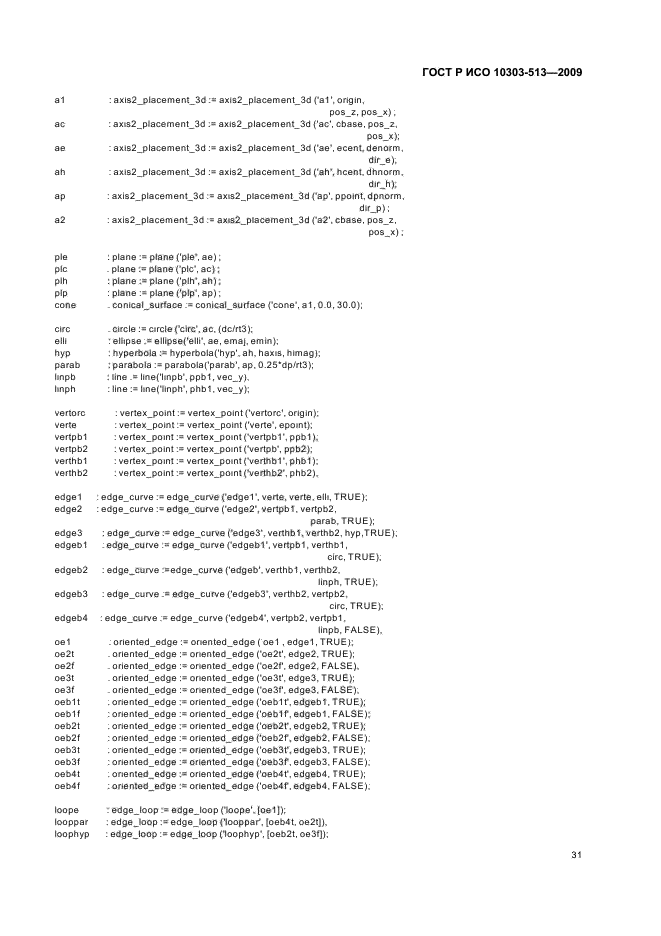

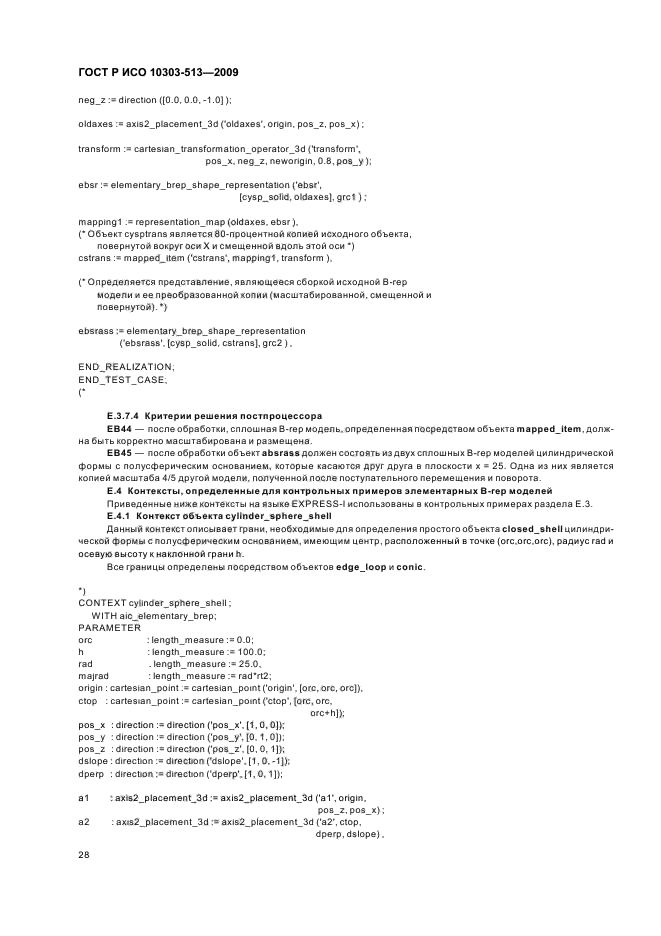

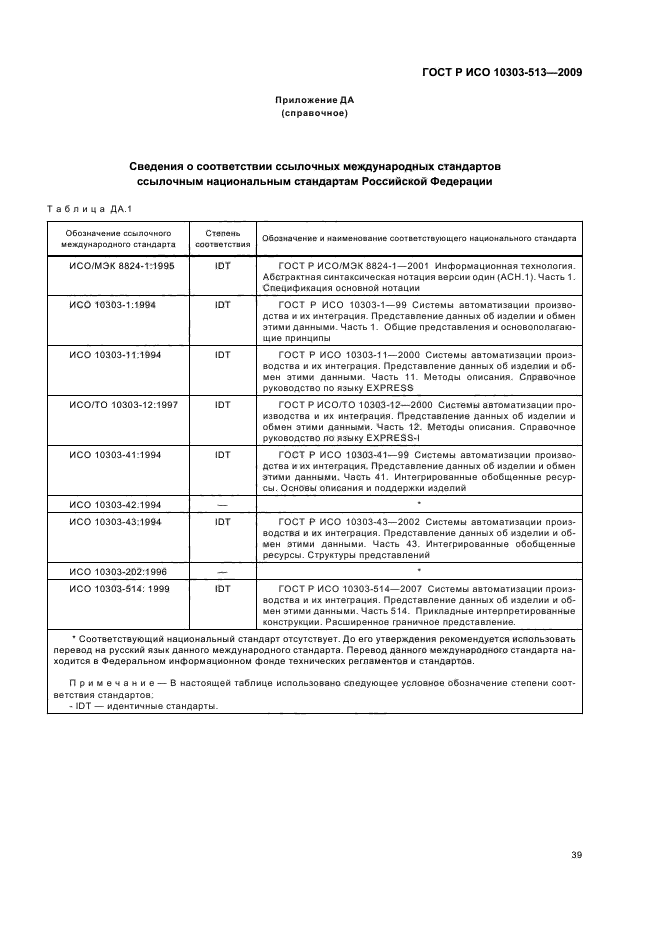

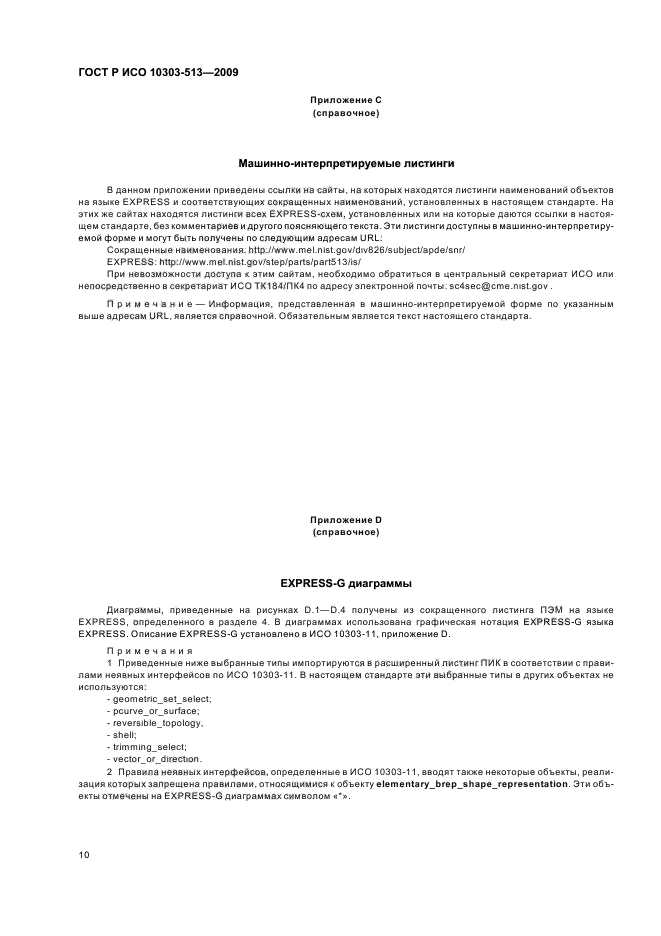

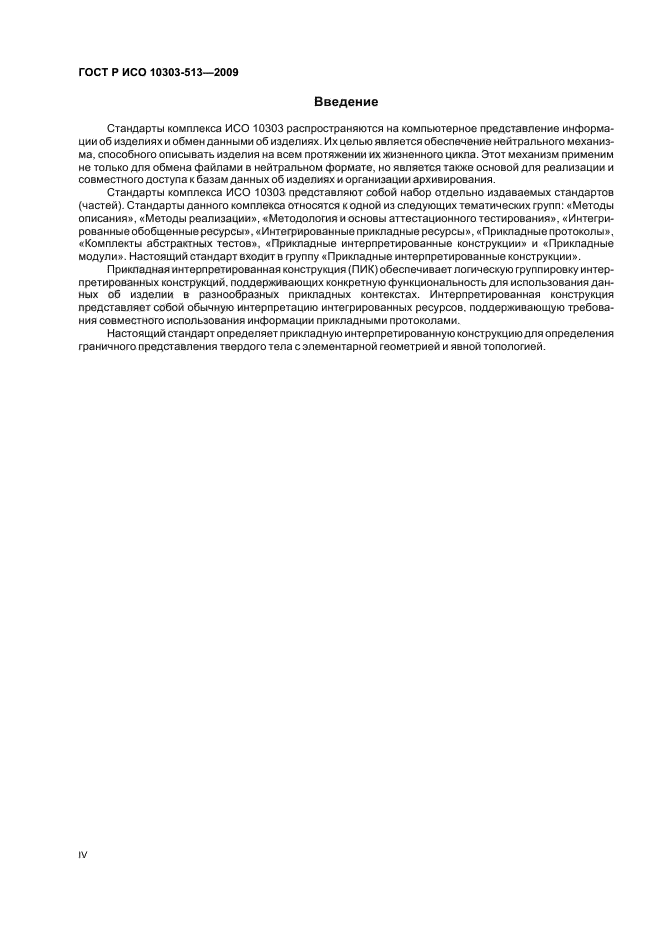

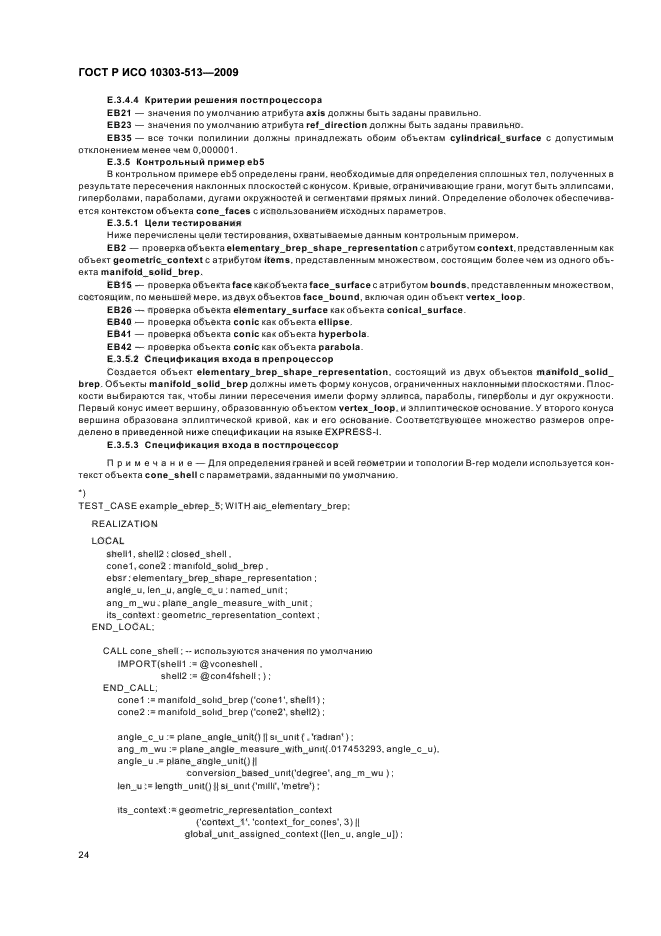

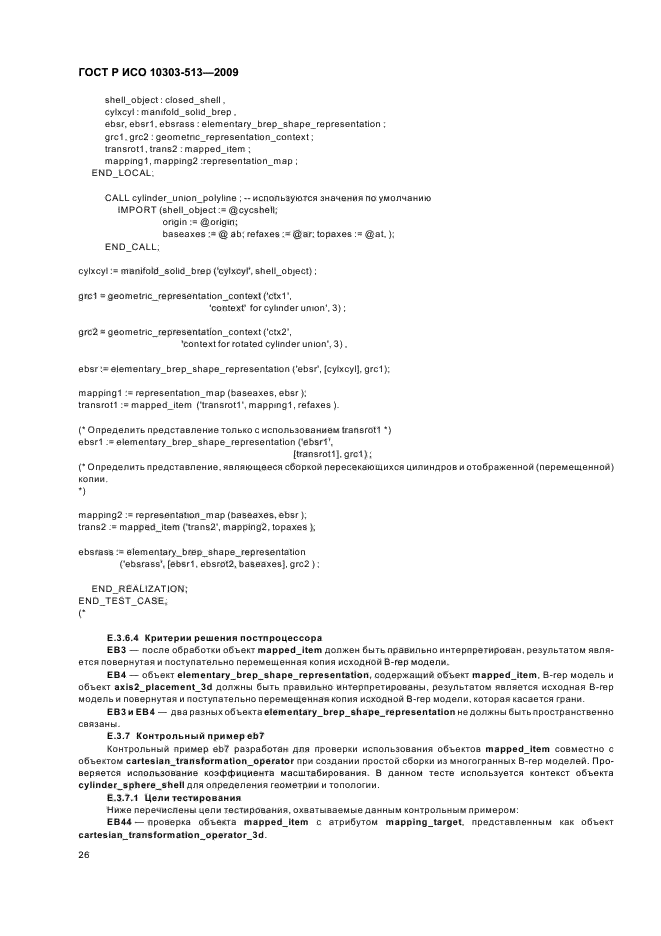

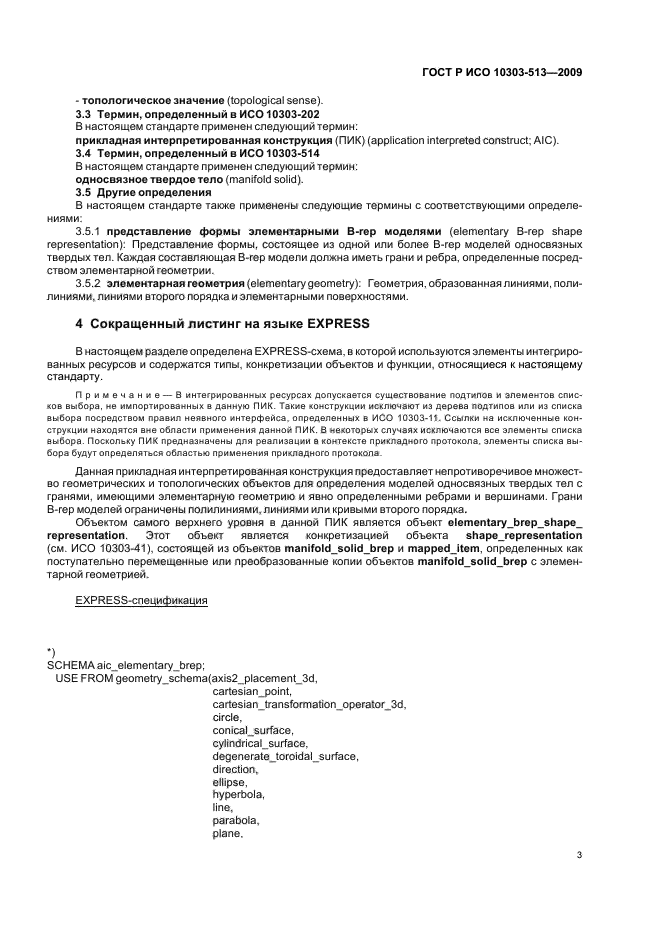

| Область и условия применения: | Настоящий стандарт определяет интерпретацию обобщенных ресурсов, обеспечивающую соответствие требованиям к определению модели элементарного граничного представления.
Требования настоящего стандарта распространяются на:

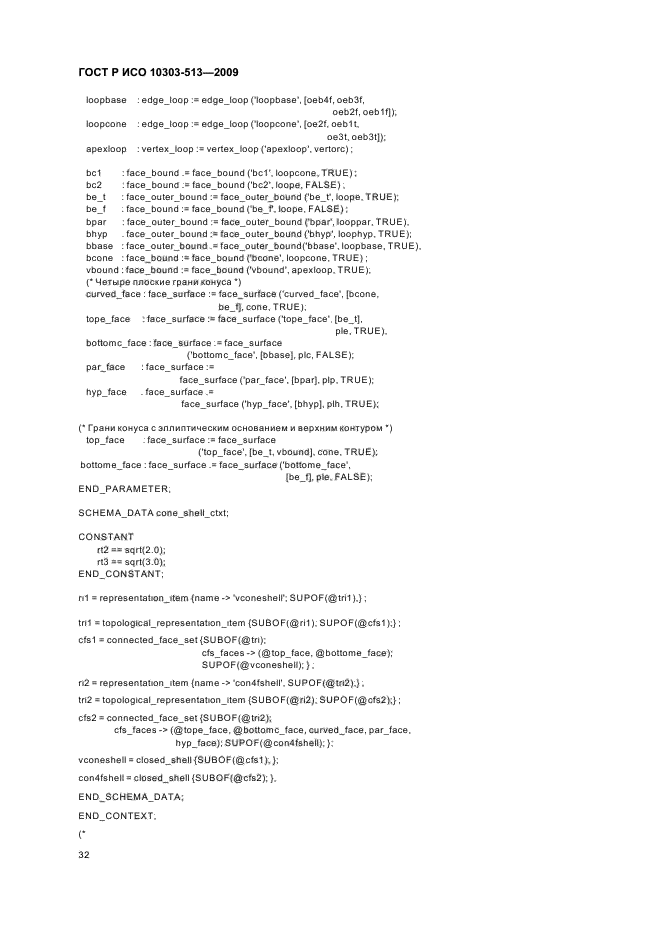

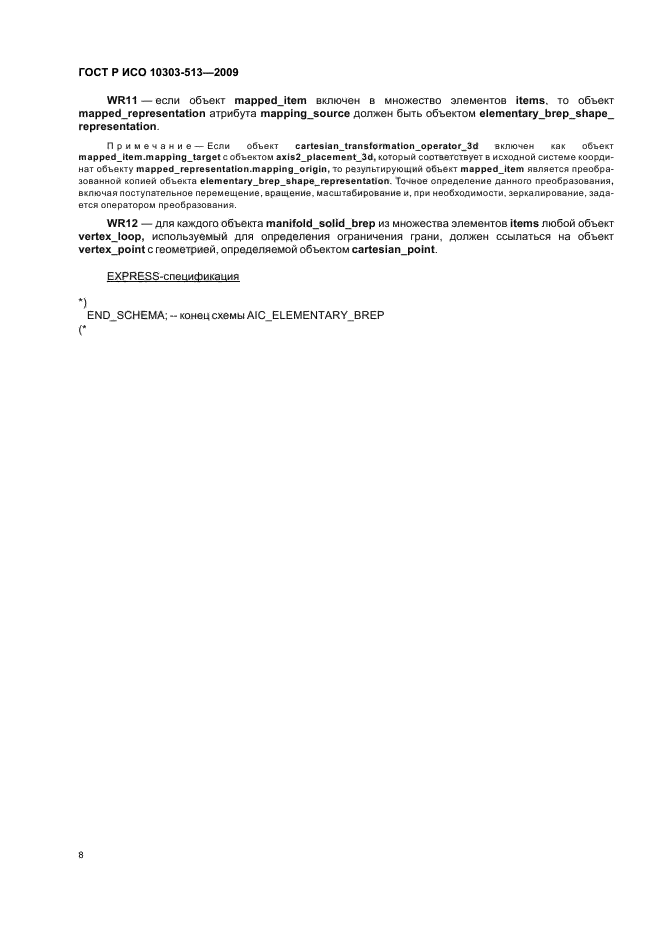

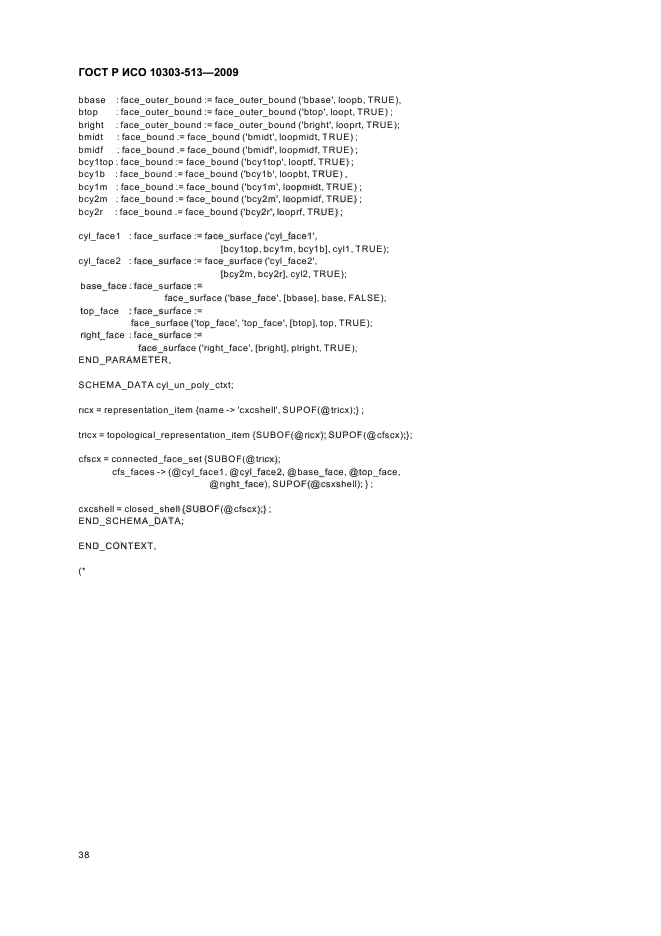

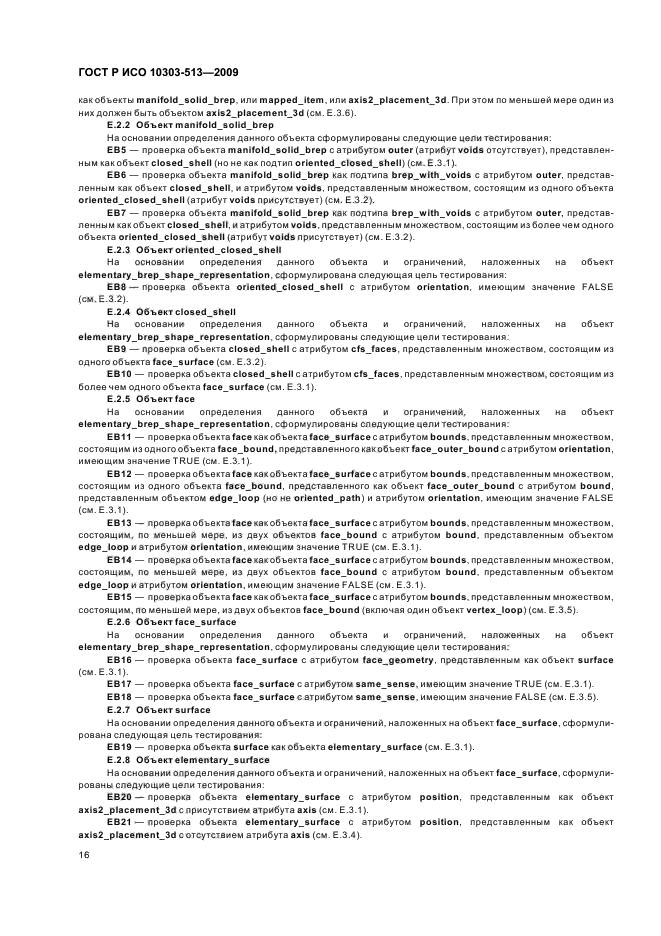

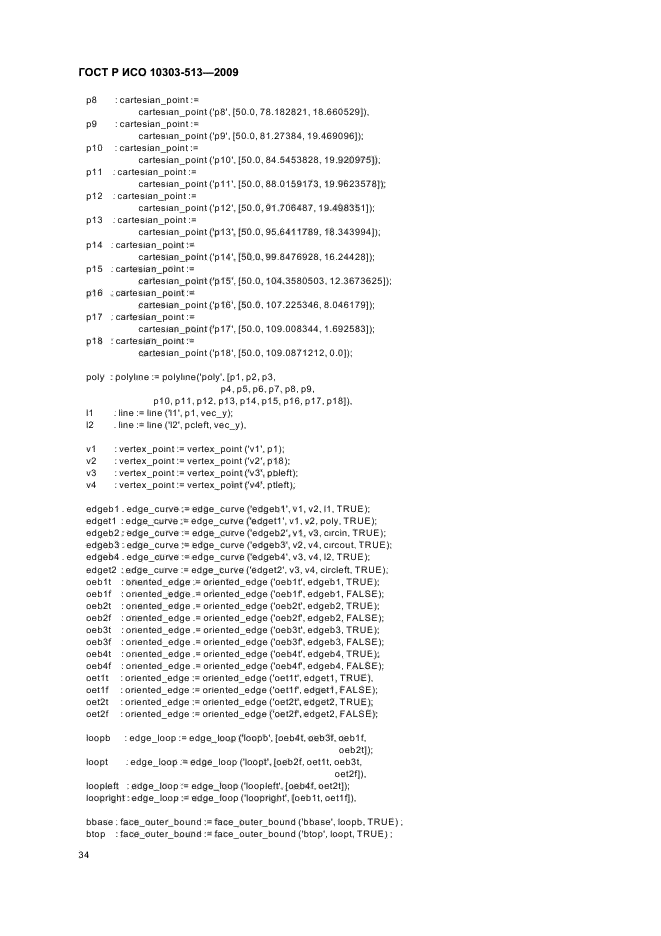

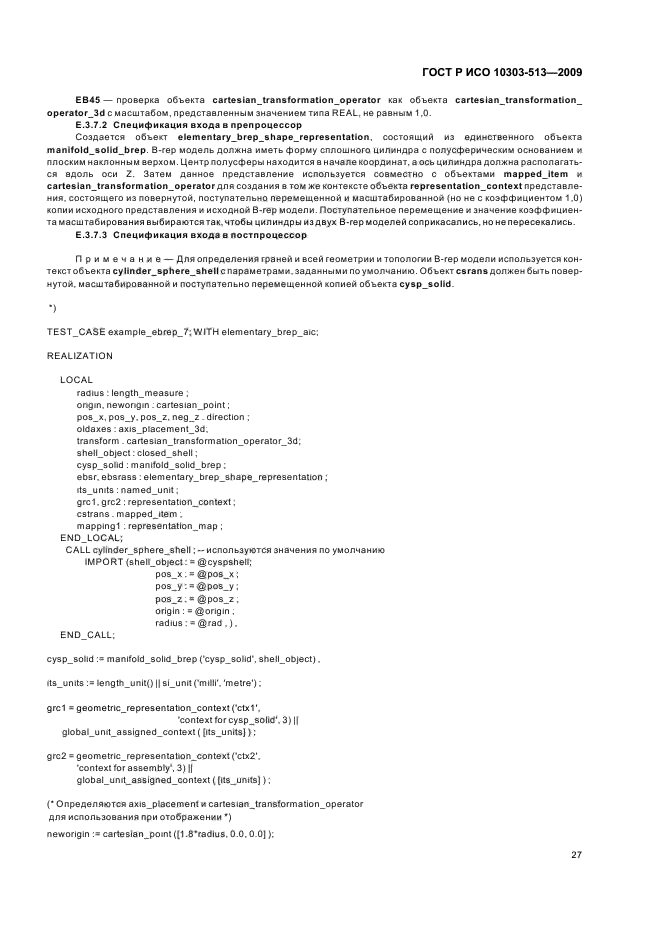

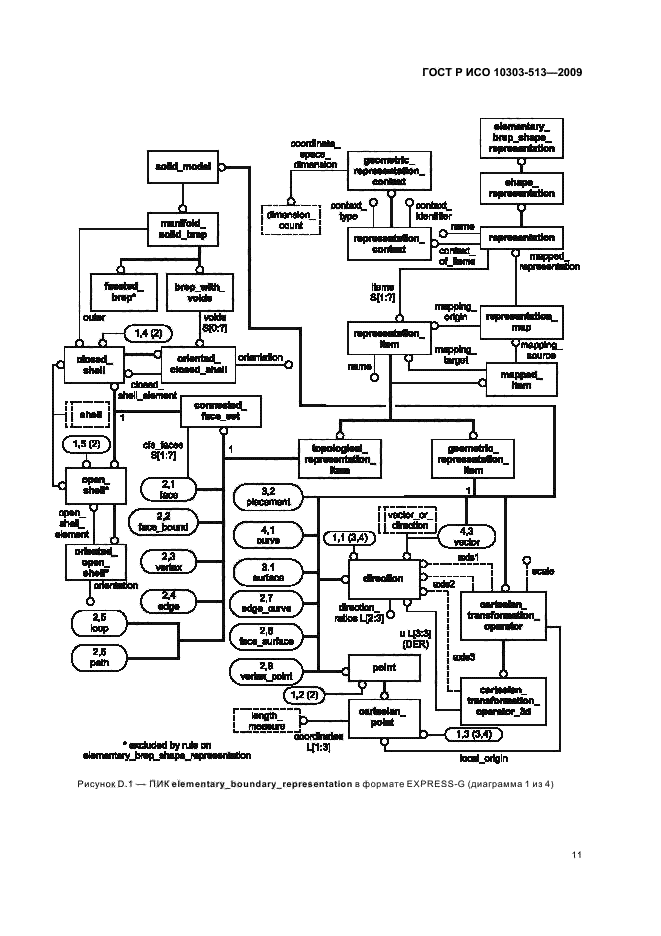

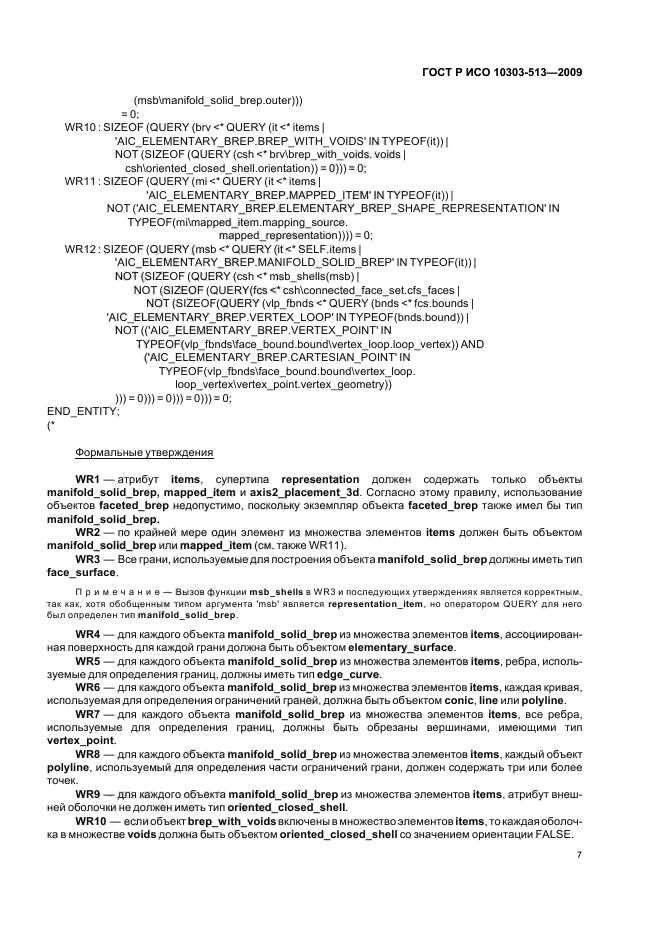

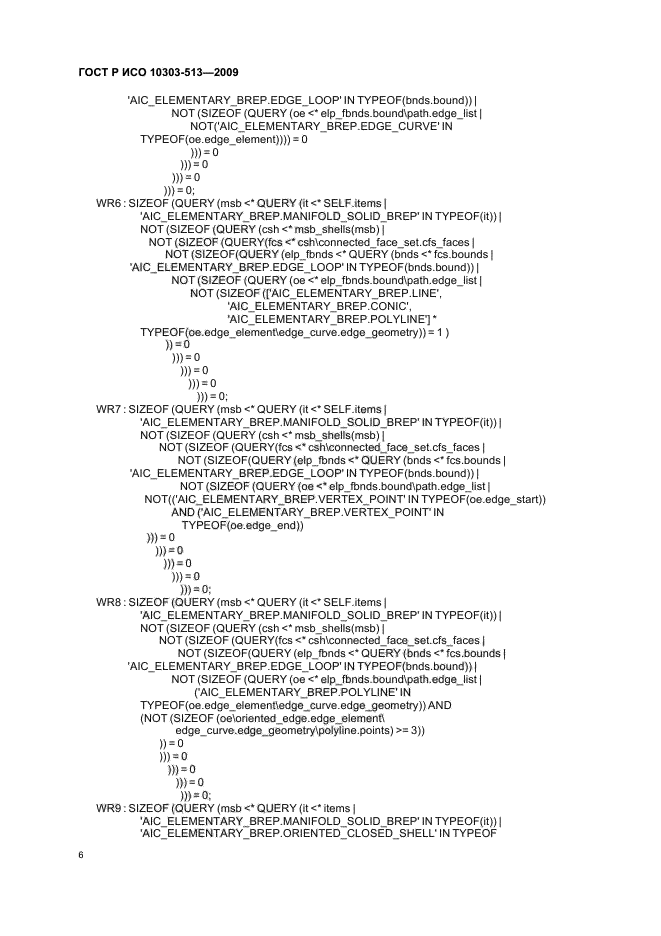

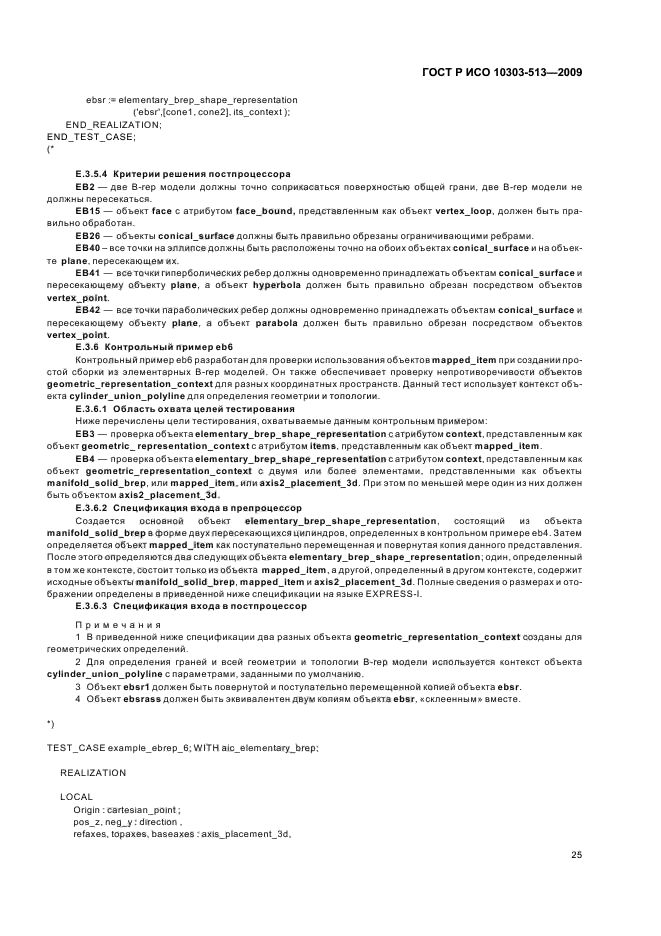

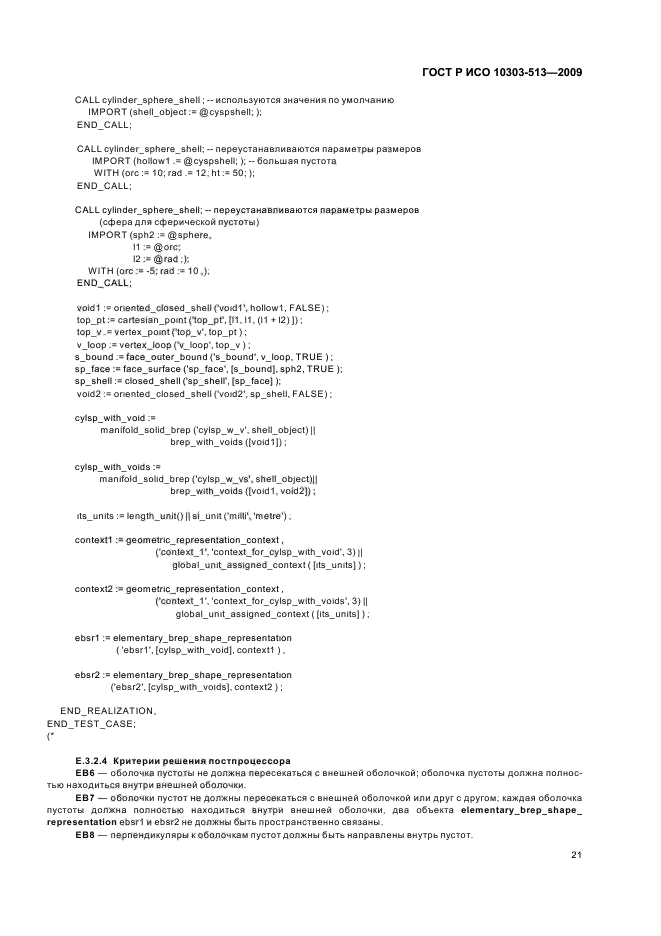

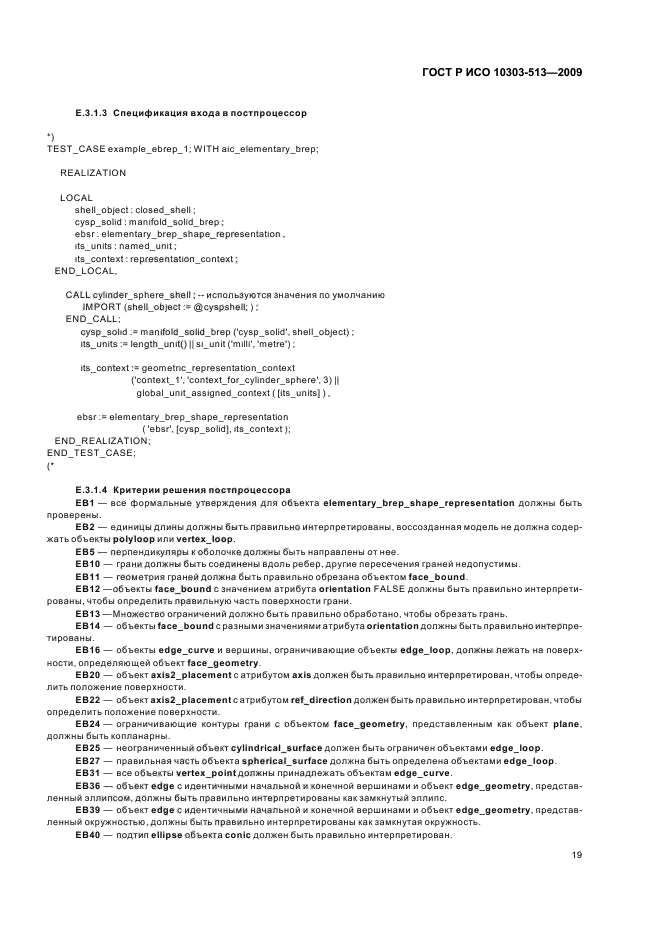

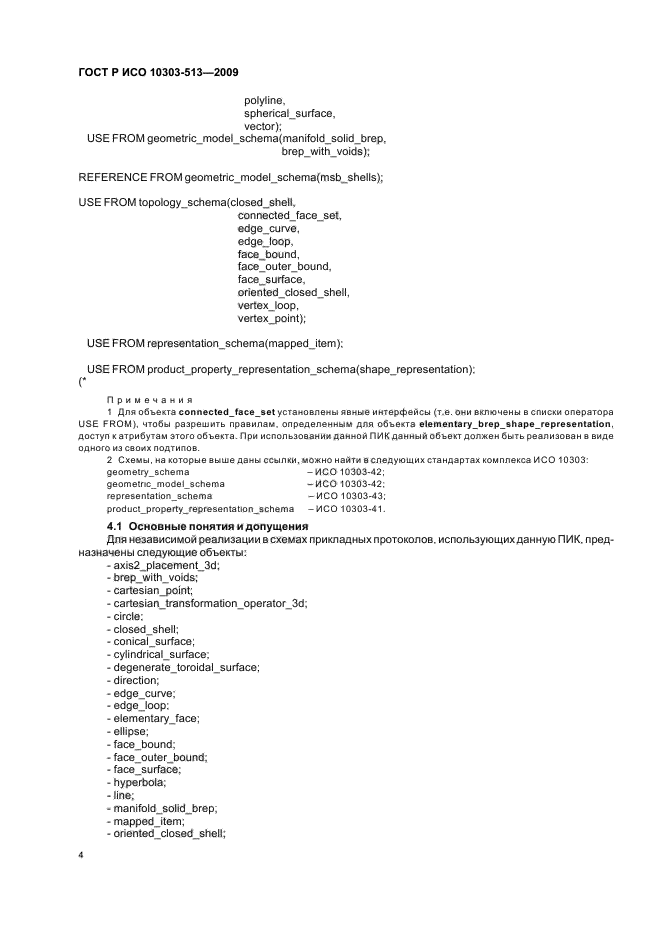

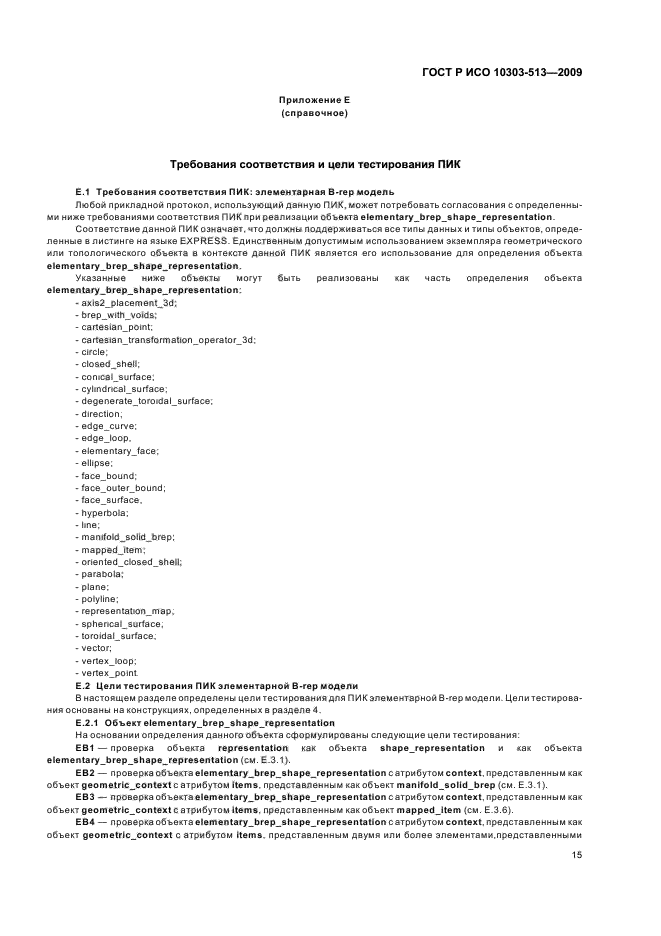

- определение объекта elementary_brep_shape_representation, являющегося представлением, образованным одним или несколькими объектами manifold_solid_brep, каждый из которых определен элементарной геометрией и полностью явной топологией;
- определение неограниченной геометрии кривых и поверхностей, используемых для определения граней B-rep модели;

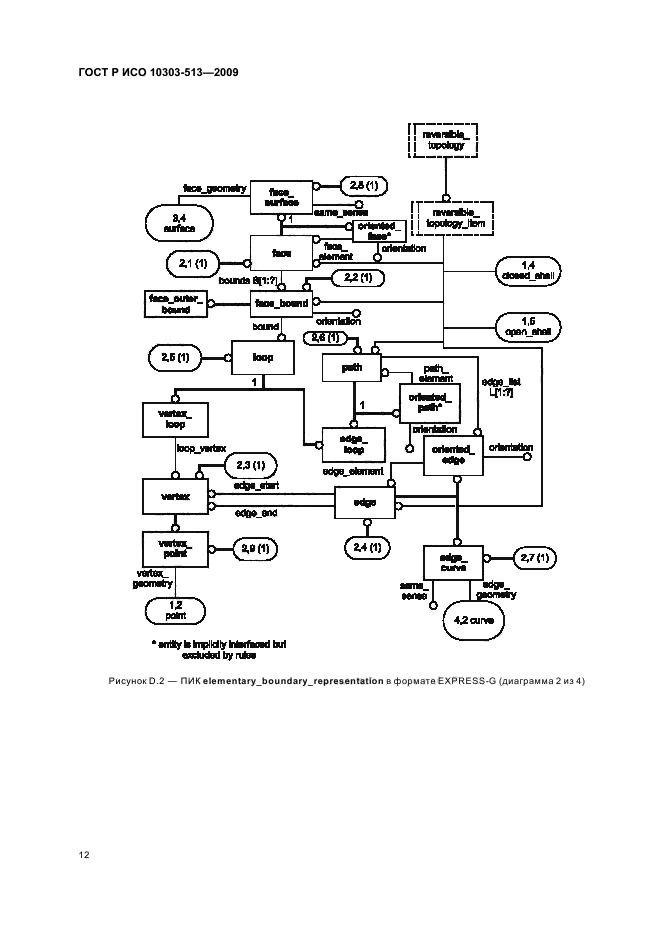

- определение топологической структуры B-rep модели;
- трехмерную геометрию;

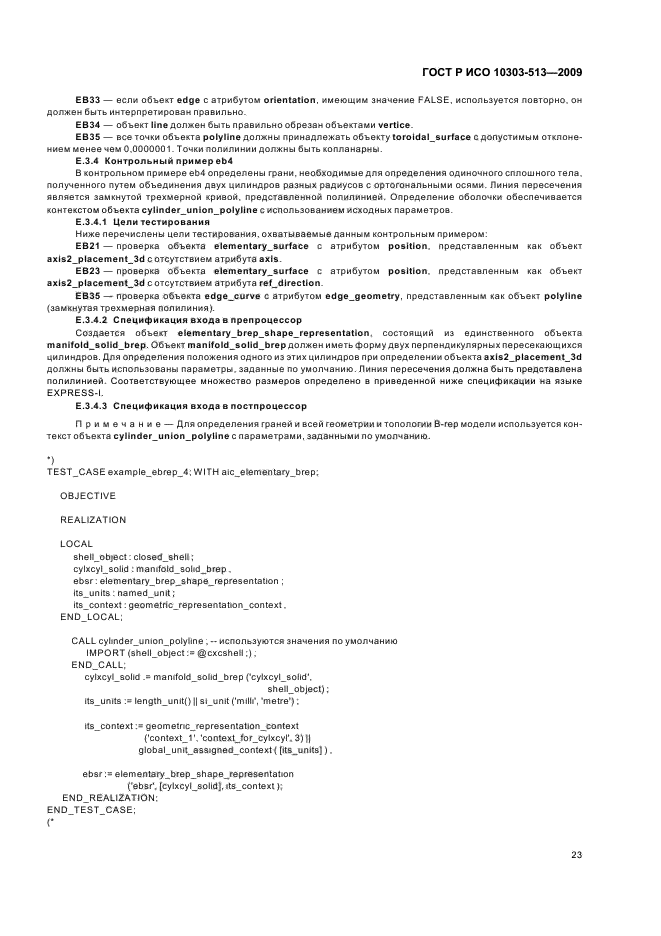

- B-rep модели (модели граничного представления);

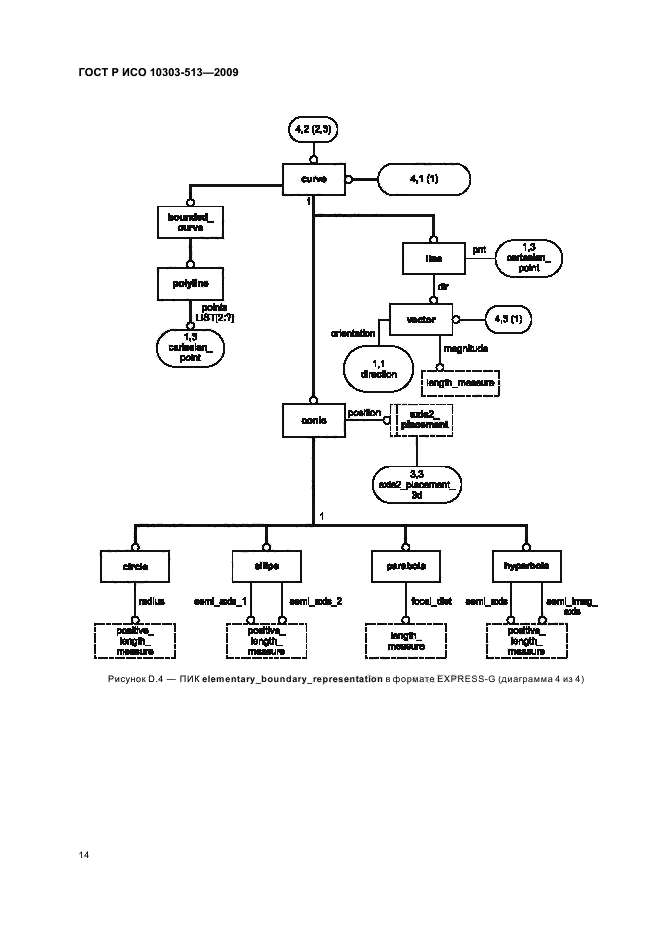

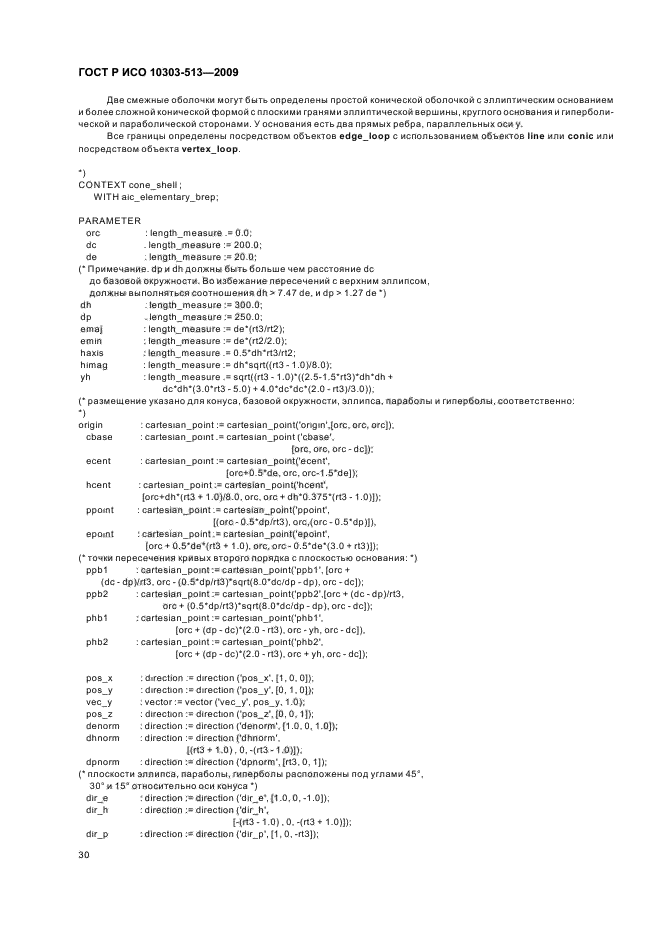

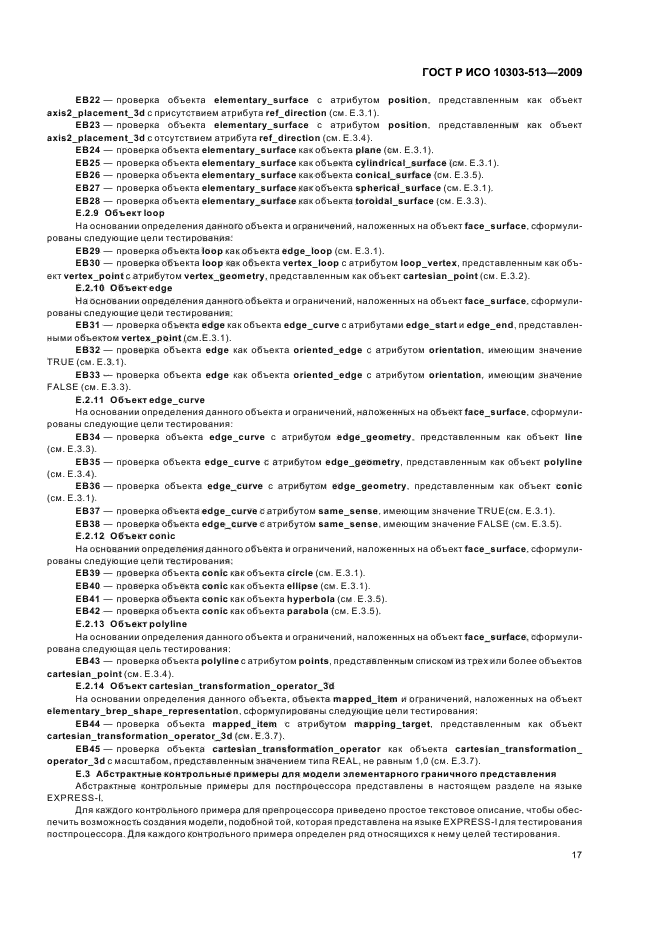

- элементарные кривые, представляемые объектами line и conic;

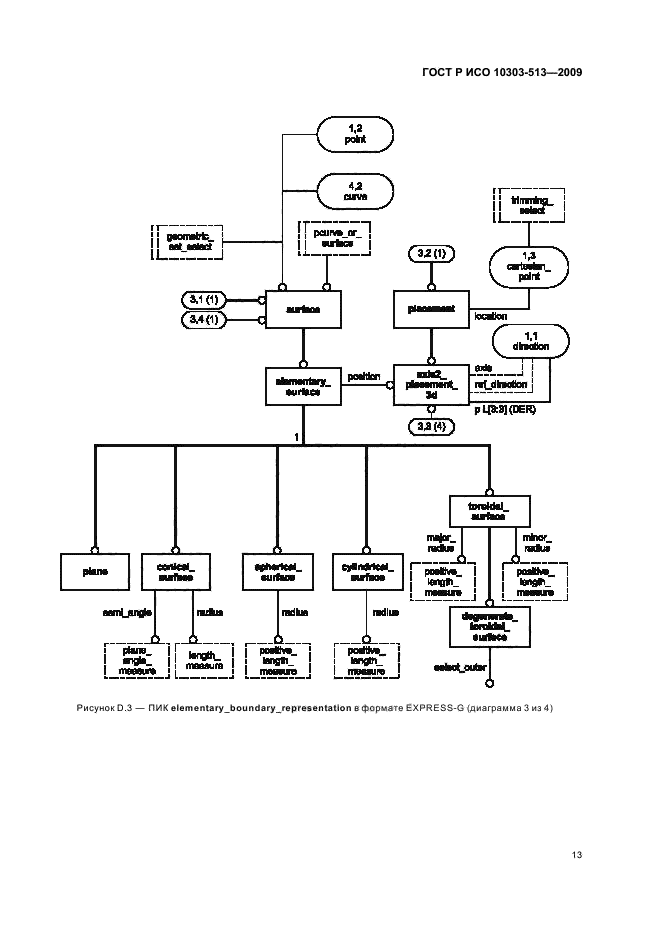

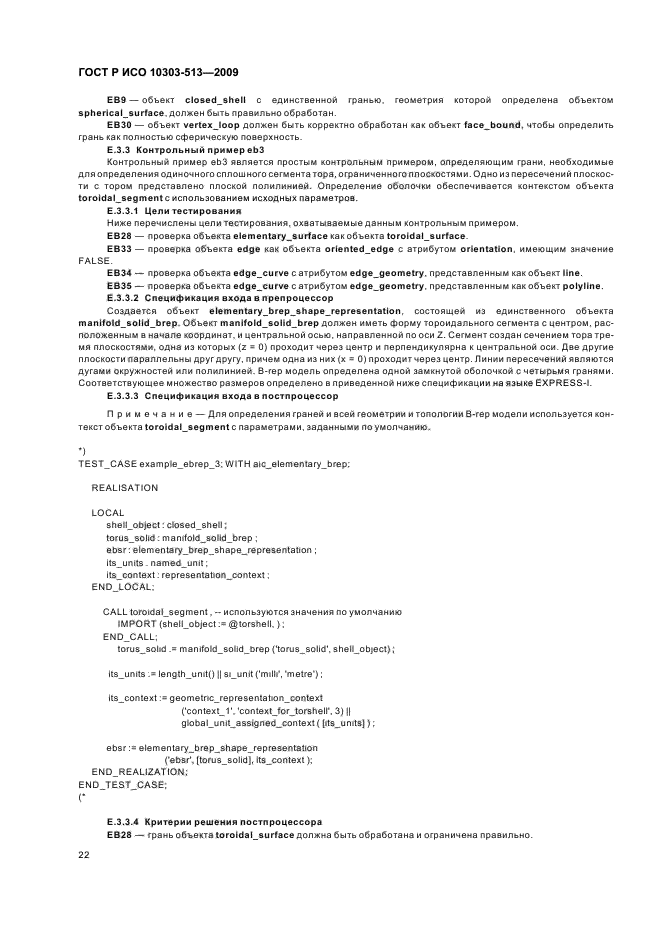

- объекты elementary_surface;
- геометрические преобразования;

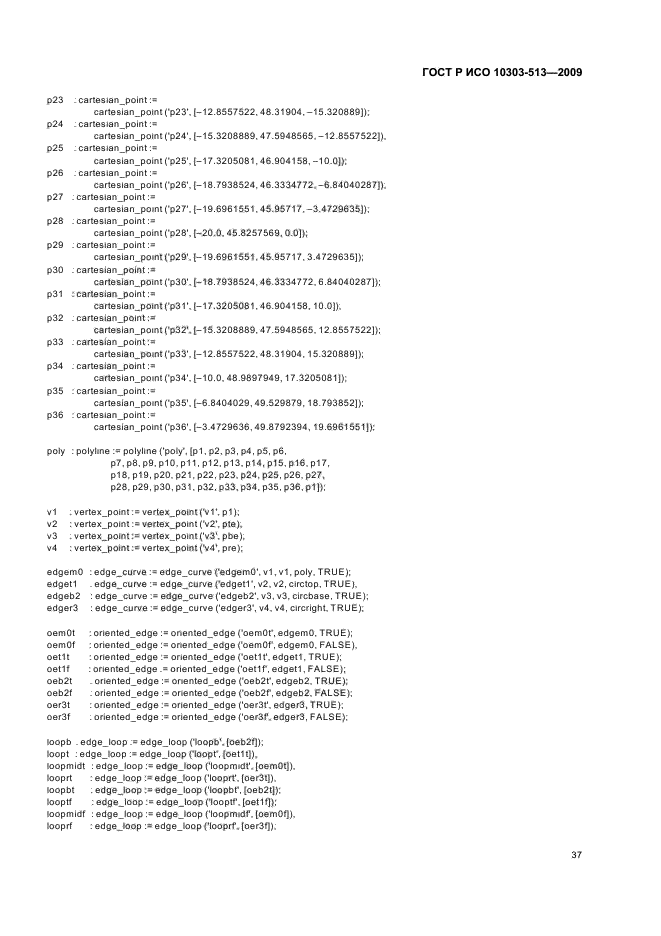

- объекты polyline;
- неограниченную геометрию;
- использование топологии для ограничения геометрических объектов.
Требования настоящего стандарта не распространяются на:
- двумерную геометрию;
- ограниченные кривые, кроме объектов polyline;
- ограниченные поверхности;
- смещенные кривые и поверхности.
ПИК, определенная настоящим стандартом, не зависит от какой-либо промышленной прикладной области |
|
