Утвержден и введен в действие

Постановлением Госстандарта СССР

от 6 декабря 1990 г. N 3056

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МАШИНЫ ЗЕМЛЕРОЙНЫЕ

ТРАКТОРЫ С БУЛЬДОЗЕРНЫМ ОБОРУДОВАНИЕМ,

АВТОГРЕЙДЕРЫ, САМОХОДНЫЕ СКРЕПЕРЫ

НОЖИ

ОСНОВНЫЕ ФОРМЫ И РАЗМЕРЫ

Earth-moving machinery. Tractors with dozer, graders,

tractor scrapers. Cutting edges. Principal shapes

and basic dimensions

ГОСТ 28771-90

(ИСО 7129-89)

Группа Г45

ОКП 48 1200; 48 1310; 48 1410

Дата введения

1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Подготовлен и внесен Министерством тяжелого машиностроения СССР.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 06.12.1990 N 3056.

Настоящий стандарт подготовлен методом прямого применения международного стандарта ИСО 7129-89 "Машины землеройные. Тракторы с бульдозерным оборудованием, автогрейдеры, самоходные скреперы. Ножи" и полностью ему соответствует.

1. НАЗНАЧЕНИЕ

Стандарт устанавливает основные формы и размеры поперечного сечения ножей, а также расположение, формы и размеры отверстий под болты крепления ножей, используемых для тракторов с бульдозерным оборудованием, автогрейдеров и самоходных скреперов по ГОСТ 28764 с учетом их взаимозаменяемости.

Требования настоящего стандарта являются обязательными.

2. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Ссылочные документы приведены в Приложении B.

3. НОЖИ. ПОПЕРЕЧНЫЕ СЕЧЕНИЯ. ОСНОВНЫЕ ФОРМЫ И РАЗМЕРЫ

Основные формы и размеры поперечных сечений ножей должны соответствовать приведенным в табл. 1 и 2 и на черт. 1.

Таблица 1

Размеры, мм

─────────────────────────┬──────────────┬────────────────┬─────────────────

Рекомендуемое применение│ Ширина W │ Толщина T │ Скос F

──────────────┬──────────┼───────┬──────┼───────┬────────┼────────┬────────

Трактор с │Самоходный│ Номин.│Допуск│ Номин.│ Допуск │Не более│Не менее

бульдозерным │ скрепер │ │ │ │ │ │

оборудованием │ │ │ │ │ │ │

──────────────┼──────────┼───────┼──────┼───────┼────────┼────────┼────────

X │ │ 153 │+/- 3 │ 12,7 │ Для │ 8 │ 4,0

X │ │ 153 │ │ 10 │ литых │ 10 │

X │ │ 153 │ │ 19 │ ножей │ 12 │

│ ├───────┼──────┤ │ +2,4 │ │

X │ │ 165 │ +1,5 │ 16 │ -0,6 │ 10 │

X │ │ 204 │ -4,5 │ 16 │ │ 10 │

X │ │ 204 │ │ 19 │ Для │ 12 │

X │ │ 204 │ │ 22 │ других │ 13 │

X │ │ 204 │ │ 25,4 │ ножей │ 14 │

X │ X │ 254 │ │ 19 │ +0,8 │ 12 │

│ X │ 254 │ │ 22 │ -1,2 │ 13 │

X │ X │ 254 │ │ 25,4 │ │ 14 │

X │ │ 254 │ │ 32 │ │ 20 │

│ X │ 254 │ │ 41 │ │ 25 │

│ X │ 305 │ │ 19 │ │ 12 │

│ X │ 305 │ │ 22 │ │ 13 │

X │ │ 305 │ │ 25,4 │ │ 14 │

X │ │ 305 │ │ 28,6 │ │ 18 │

X │ │ 305 │ │ 32 │ │ 20 │

│ X │ 305 │ │ 38 │ │ 23 │

│ X │ 330 │ │ 19 │ │ 12 │

│ X │ 330 │ │ 22 │ │ 13 │

│ X │ 330 │ │ 25,4 │ │ 14 │

X │ X │ 330 │ │ 28,6 │ │ 18 │

X │ │ 330 │ │ 32 │ │ 20 │

X │ X │ 330 │ │ 35 │ │ 21 │

│ X │ 330 │ │ 38 │ │ 23 │

│ X │ 330 │ │ 41 │ │ 25 │

│ X │ 330 │ │ 44,5 │ │ 27 │

│ X │ 360 │ │ 19 │ │ 12 │

│ X │ 360 │ │ 22 │ │ 13 │

│ X │ 360 │ │ 25,4 │ │ 14 │

X │ │ 360 │ │ 28,6 │ │ 18 │

X │ │ 360 │ │ 32 │ │ 20 │

X │ │ 360 │ │ 35 │ │ 21 │

│ X │ 406 │ │ 22 │ │ 13 │

│ X │ 406 │ │ 25,4 │ │ 14 │

│ X │ 406 │ │ 28,6 │ │ 18 │

│ XX │ 406 │ │ 32 │ │ 20 │

X │ X │ 406 │ │ 35 │ │ 21 │

X │ │ 406 │ │ 38 │ │ 23 │

X │ │ 406 │ │ 41 │ │ 25 │

│ X │ 406 │ │ 44,5 │ │ 27 │

│ X │ 482 │ │ 28,6 │ │ 18 │

│ X │ 482 │ │ 32 │ │ 20 │

│ X │ 482 │ │ 35 │ │ 21 │

│ X │ 482 │ │ 38 │ │ 23 │

│ X │ 482 │ │ 41 │ │ 25 │

│ X │ 482 │ │ 44,5 │ │ 27 │

Примечание. Формы и размеры ножей с шагом отверстий 140 мм приведены в Приложении A.

Таблица 2

мм

──────────────┬──────────────┬────────────────┬───────────────────

Ширина T │ Толщина W │ Радиус │ Скос

│ │ закругления R │

──────┬───────┼──────┬───────┼────────┬───────┼──────┬────────────

Номин.│Допуск │Номин.│Допуск │ Номин. │Допуск │ E │ F,

│ │ │ │ │ │ │ не менее

──────┼───────┼──────┼───────┼────────┼───────┼──────┼────────────

152 │ +3 │ 13 │+/- 0,6│ 280 │+/- 10 │ 30 │ 2,5

152 │ -1,5 │ 16 │ │ │ │ │

152 │ │ 19 │ │ │ │ │

204 │ │ 16 │ │ │ │ │

204 │ │ 19 │ │ │ │ │

Примечание. Формы и размеры ножей с шагом отверстий 140 мм и 280 мм приведены в Приложении A.

Трактор с бульдозерным оборудованием и самоходный скрепер

Черт. 1

4. БОЛТЫ КРЕПЛЕНИЯ. РАСПОЛОЖЕНИЕ ОТВЕРСТИЙ

4.1. Расположение отверстий под болты крепления ножей должно соответствовать требованиям табл. 3, 4 и черт. 2, 3.

Таблица 3

Трактор с бульдозерным оборудованием и самоходный скрепер

мм

────────────┬─────────────────────────────────────────────────────

Ширина W │ Расположение отверстий

────────────┴─────────────────────────────────────────────────────

330 и менее

──────────────────────────────────────────────────────────────────

330 и более

Примечание. Формы и размеры ножей с шагом отверстий 140 мм приведены в Приложении A.

Таблица 4

мм

─────────────────────────────────┬────────────────────────────────

Шаг отверстий │ Расстояние от конца

────────────────┬────────────────┼───────────────┬────────────────

Средняя часть P │ По бокам Q <*> │ A │ S

│ ├──────┬────────┼──────┬─────────

│ │Номин.│ Допуск │Номин.│ Допуск

────────────────┼────────────────┼──────┼────────┼──────┼─────────

152,4 │ 76,2 │ 76,2 │ -3 │ 42 │ -2

────────────────┼────────────────┼──────┤ │ │

250 │ 62,5 │ 62,5 │ │ │

────────────────┼────────────────┼──────┤ │ │

304,8 │ 76,2 │ 76,2 │ │ │

--------------------------------

<*> Допускается не указывать для малогабаритных машин.

Примечание. Формы и размеры ножей с шагом отверстий 140 мм и 280 мм приведены в Приложении A.

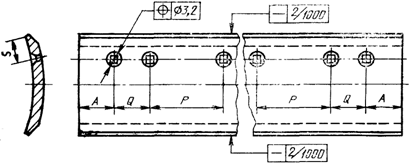

Автогрейдер

Черт. 2

Автогрейдер

Черт. 3

4.2. Центр зенковки должен находиться в пределах круговой зоны допуска диаметром 3,2 мм, очерченной вокруг точки, соответствующей геометрически правильному положению.

4.3. Кривизна ножа не должна превышать 2 мм/м.

5. ОТВЕРСТИЯ ПОД БОЛТЫ КРЕПЛЕНИЯ. ФОРМЫ И РАЗМЕРЫ

5.1. Формы и размеры отверстий под болты крепления должны соответствовать указанным в табл. 5 и черт. 4.

Таблица 5

мм

───────────────────────────┬─────┬──────┬──────┬─────┬──────┬─────

D, не менее │24,5 │ 29,3 │ 33,3 │38,8 │ 46,6 │58,7

────┬──────────────────────┼─────┼──────┼──────┼─────┼──────┼─────

B │ Номин. │14,3 │ 17,5 │ 20,6 │24,2 │ 27,4 │34,0

├──────────────────────┼─────┼──────┼──────┼─────┼──────┼─────

│ Допуск │+0,8 │ +1,5 │ +1,6 │+2,0 │ +2,4 │+2,9

────┼──────────────────────┼─────┼──────┼──────┴─────┼──────┼─────

H │ С обратной зенковкой │12,7 │ 16 │ 19 │ 25,4 │28,6

────┼──────────────────────┼─────┴──────┼────────────┼──────┼─────

│ Без обратной зенковки│ 12,7 │ 16 │ 19 │25,4

────┴──────────────────────┼────────────┴──────┬─────┴──────┴─────

R ~= │ 2,5 │ 3

───────────────────────────┼─────┬──────┬──────┼─────┬──────┬─────

A, не менее │ 18 │ 22 │ 26,5 │ 31 │ 36 │ 45

────┬──────────────────────┼─────┼──────┼──────┼─────┼──────┼─────

F │ Номин. │ 27 │ 32 │ 37 │ 41 │ 47 │ 56

├──────────────────────┼─────┴──────┴──────┴─────┴──────┴─────

│ Допуск │ +/- 0,8

────┴──────────────────────┼─────┬──────┬──────┬─────┬──────┬─────

Размер болта (справочный) │12,7 │15,88 │ 19,05│22,22│ 25,4 │31,75

Примечание. Формы и размеры отверстий под болты крепления ножей с шагом отверстий 140 и (или) 280 мм приведены в Приложении A.

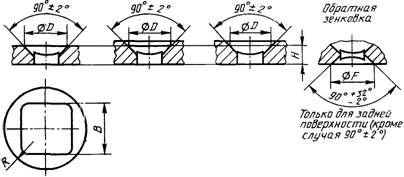

Отверстия под болты крепления

D - диаметр обратной зенковки для эффективной толщины H;

B - ширина между гранями квадратного отверстия;

H - минимальная эффективная толщина;

R - радиус закругления квадратного отверстия;

A - размер по диагонали квадратного отверстия;

F - диаметр обратной зенковки квадратного отверстия

Черт. 4

5.2. Несоосность квадратного отверстия с зенковочным конусом не должна превышать 0,8 мм.

Приложение A

Обязательное

ОСНОВНЫЕ ФОРМЫ И РАЗМЕРЫ НОЖЕЙ

С ШАГОМ ОТВЕРСТИЙ 140 и 280 ММ

A.1. Область применения

Настоящее приложение предназначено для применения в странах, в которых используют ножи с шагом отверстий под болты крепления 140 и 280 мм.

A.2. Ножи. Поперечные сечения. Основные формы и размеры

Основные формы и размеры поперечного сечения ножей должны соответствовать табл. A.1, A.2 и черт. 5, 6.

Таблица A.1

мм

─────────────────────┬────────────────────┬───────────────────────

Ширина W │ Толщина T │ Скос F

───────────┬─────────┼──────────┬─────────┼───────────┬───────────

Номин. │ Допуск │ Номин. │ Допуск │ Не более │ Не менее

───────────┼─────────┼──────────┼─────────┼───────────┼───────────

150 │ +2 │ 12 │ +1 │ 8 │ 4

160 │ -4,5 │ 16 │ -2 │ 10 │

180 │ │ 12 │ │ 8 │

180 │ │ 16 │ │ 10 │

250 │ │ 18 │ │ 12 │

300 │ │ 18 │ │ 12 │

│ ├──────────┼─────────┤ │

300 │ │ 25 │ +1,5 │ 16 │

360 │ │ 25 │ -2,5 │ 16 │

400 │ │ 25 │ │ 16 │

───────────┼─────────┤ │ │ │

470 │ +2,5 │ 30 │ │ 20 │

│ -5 │ │ │ │

Таблица A.2

мм

─────────────────┬─────────────────┬────────────────────┬─────────

Ширина W │ Толщина T │Радиус закругления R│ Скос F

────────┬────────┼────────┬────────┼─────────┬──────────┼─────────

Номин. │ Допуск │ Номин. │ Допуск │ Номин. │ Допуск │ Не менее

────────┼────────┼────────┼────────┼─────────┼──────────┼─────────

180 │ +2,5 │ 12 │ +/- 1 │350; 440 │ +/- 30 │ 2

180 │ -4,5 │ 18 │ │ │ │

Трактор с бульдозерным оборудованием

Черт. 5

Автогрейдер

Черт. 6

A.3. Болты крепления. Расположение отверстий

A.3.1. Расположение отверстий под болты крепления ножей должно соответствовать требованиям табл. A.3, A.4, A.5 и черт. 7 - 9.

Таблица A.3

Трактор с бульдозерным оборудованием

мм

────────────────┬─────────────────────────────────────────────────

Число рядов │ Расположение отверстий

────────────────┴─────────────────────────────────────────────────

──────────────────────────────────────────────────────────────────

Таблица A.4

мм

───────┬─────────┬──────────┬───────────┬─────┬───────────┬───────

A │ 26 │ 34 │ 36 │ 44 │ 48 │ 66

───────┼────┬────┼────┬─────┼─────┬─────┼─────┼─────┬─────┼───────

B │ 62 │ 77 │ 58 │ 72 │ 107 │ 132 │ 128 │ 156 │ 176 │ 202

Таблица A.5

мм

──────────────────────────────┬───────────────────────────────────

Шаг отверстий │ Расстояние от конца

───────────────┬──────────────┼───────────────────┬───────────────

Средняя часть P│По бокам Q <*>│ A │ S

│ ├───────────┬───────┼──────┬────────

│ │ Номин. │Допуск │Номин.│ Допуск

───────────────┼──────────────┼───────────┼───────┼──────┼────────

140 │ 70 │ 70 │ -5 │40; 75│ -5

───────────────┤ ├───────────┤ │ │

280 │ │50; 60; 70 │ │ │

--------------------------------

<*> Для вспомогательных отверстий, которые можно выполнять без зенковки, допускается не указывать.

Автогрейдер

Черт. 7

Самоходный скрепер

Черт. 8

Примечание. Число рядов отверстий определяет заказчик.

Отверстия под болты крепления

D - диаметр зенковки для эффективной толщины H;

B - ширина между гранями квадратного отверстия;

H - минимальная эффективная толщина;

R - радиус закругления квадратного отверстия;

F - диаметр обратной зенковки квадратного отверстия

Черт. 9

A.3.2. Центр зенковки должен находиться в пределах круговой зоны допуска диаметром 3,2 мм, очерченной вокруг точки, соответствующей геометрически правильному положению.

A.3.3. Кривизна ножа не должна превышать 6 мм/м.

A.4. Отверстия под болты крепления. Формы и размеры

Формы и размеры отверстий под болты крепления должны соответствовать указанным в табл. A.6 и черт. 9.

Таблица A.6

мм

───────────────┬────────┬─────────┬──────────┬─────────┬──────────

D, не менее │ 24 │ 29 │ 36 │ 44 │ 65

───┬───────────┼────────┼─────────┼──────────┼─────────┼──────────

B │ Номин. │ 14 │ 18 │ 22 │ 26 │ 38

├───────────┼────────┼─────────┼──────────┼─────────┼──────────

│ Допуск │ +0,8 │ +1,5 │ +2 │ +2,4 │ +3,6

───┼───────────┼────────┼─────────┼──────────┼─────────┼──────────

H │ С обратной│ 12 │ 16 │ 18 │ 25 │ 30

│зенковкой │ │ │ │ │

├───────────┼────────┼─────────┼──────────┼─────────┼──────────

│ Без │ 12 │ 12 │ 12 │ 18 │ 18

│обратной │ │ │ │ │

│зенковки │ │ │ │ │

───┴───────────┼────────┼─────────┼──────────┼─────────┼──────────

R ~= │ 2,5 │ 2,5 │ 3 │ 3 │ 3

───────────────┼────────┼─────────┼──────────┼─────────┼──────────

F ~= │ 24 │ 29 │ 36 │ 44 │ 65

Приложение B

Справочное

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

──────────────────┬────────────────┬──────────────────────────────

Раздел, подраздел,│ Обозначение │ Обозначение отечественного

пункт, в котором │соответствующего│ нормативно-технического

приведена ссылка │ стандарта │ документа, на который

│ │ дана ссылка

──────────────────┼────────────────┼──────────────────────────────

1 │ ИСО 6165-87 │ ГОСТ 28764-90
