| Утвержден и введен в действие Постановлением Госстандарта СССР от 30 января 1991 г. N 81 ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР КРАНЫ ШАРОВЫЕ И ЗАТВОРЫ ДИСКОВЫЕ СТРОИТЕЛЬНЫЕ ДЛИНЫ Ball
valves and disk gate valves. End-to-end
(face-to-face) dimensions ГОСТ 28908-91 Группа Г18 ОКП 37 0000 Дата введения 1 января 1992 года ИНФОРМАЦИОННЫЕ ДАННЫЕ 1. Разработан и внесен Министерством
тяжелого машиностроения СССР. Разработчики: Р.И. Хасанов (руководитель
темы); В.В. Дмитриенко, Ю.К. Кузьмин, О.Н. Шпаков, О.Г. Крыжановский. 2. Утвержден и введен в действие
Постановлением Государственного комитета СССР по управлению качеством продукции
и стандартам от 30.01.91 N 81. 3. Введен впервые. 4. Стандарт соответствует международному
стандарту ИСО 5752-79 "Арматура металлическая для фланцевых трубопроводных
систем. Размеры строительных длин для проходной и угловой арматуры" на
фланцевые шаровые краны и дисковые затворы. Настоящий стандарт распространяется на
шаровые краны муфтовые, штуцерные, фланцевые и под приварку и дисковые запорные
и регулирующие фланцевые затворы, под приварку и стяжные и устанавливает
размеры строительных длин при новом проектировании. Стандарт не распространяется на
сантехнические краны, краны и затворы из неметаллических материалов и
футерованные. Требования настоящего стандарта являются

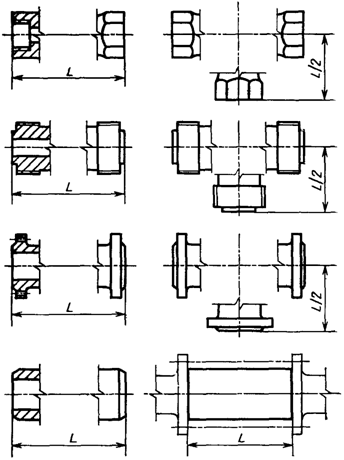

обязательными. 1. Строительные длины должны
соответствовать указанным на чертеже и в табл. 1 - 5.
Таблица 1 Строительные длины муфтовых и штуцерных шаровых кранов Размеры в мм ─────────┬──────────────────────────────────────────────────────── Условный│ Строительная длина кранов L проход DN├───────────────────┬──────────────────────────────────── │ муфтовых │ штуцерных ├───────────────────┴──────────────────────────────────── │ при номинальном давлении РN, МПа (кгс/см2) ├───────────────────┬────────────────────────┬─────────── │ до 1,6 (16) │ до 4,0 (40) │ 6,3 - 16,0 ├─────────┬─────────┼────────────┬───────────┤(63 - 160) │ Ряд 1 │ Ряд 2 │ Ряд 1 │ Ряд 2 │ ─────────┼─────────┼─────────┼────────────┼───────────┼─────────── 6 │ 50 │ 70 │ 76 │ 100 │ 110 10 │ 60 │ 75 │ 80 │ 100 │ 110 15 │ 75 │ 85 │ 105 │ 120 │ 120 20 │ 80 │ 95 │ 110 │ 130 │ 130 25 │ 90 │ 105 │ 120 │ 150 │ 150 32 │ 110 │ 120 │ 145 │ - │ - 40 │ 120 │ 130 │ 150 │ - │ - 50 │ 140 │ 150 │ - │ - │ - 65 │ 185 │ 185 │ - │ - │ - 80 │ 205 │ 205 │ - │ - │ - Примечание. Размеры по рядам 1 и 2
выбираются в зависимости от конструкции корпуса. Таблица 2 Строительные длины фланцевых шаровых кранов и шаровых кранов под приварку
Размеры в мм ─────────┬──────────────────────────────────────────────────────────────────────────── Условный │
Строительная длина L при номинальном давлении РN, МПа (кгс/см2) проход, ├─────────────────────┬───────────────────┬──────────┬───────────┬─────────── DN │
до 1,6 (16) │2,5 - 4,0
(25 - 40)│6,3 - 10,0│12,5 - 16,0│20,0 - 32,0 ├─────────┬─────┬─────┼──────────┬────────┤(63
- 100)│(125 - 160)│(200 - 320) │Ряд
1 <*>│Ряд 2│Ряд 3│
Ряд 1 │ Ряд 2 │ │ │ ─────────┼─────────┼─────┼─────┼──────────┼────────┼──────────┼───────────┼─────────── 10 │
102 │ 130 │ 130 │ -
│ 130 │
- │ -
│ - 15 │
108 │ 130 │ 130 │ 140
│ 130 │
165 │ 230
│ - 20 │
117 │ 130 │ 150 │ 152
│ 150 │
190 │ 260
│ 260 25 │
127 │ 140 │ 160 │ 165
│ 160 │
216 │ 260
│ 260 32 │
140 │ 165 │ 180 │ 178
│ 180 │
229 │ 300
│ 300 40 │
165 │ 165 │ 200 │
1900 │ 200 │ 241
│ 300 │
300 50 │
178 │ 203 │ 230 │ 216
│ 230 │
292 │ 350
│ 350 65 │
190 │ 222 │ 290 │ 241
│ 290 │
330 │ 400
│ - 80 │
203 │ 241 │ 310 │ 283
│ 310 │
356 │ 450
│ - 100 │ 229 │
305 │ 350 │ 305 │
350 │ 432
│ 520 │
- 125 │
254 │ 356 │ 400 │ 381
│ 400 │
508 │ 600
│ - 150 │
267 │ 394 │ 480 │ 403
│ 480 │
559 │ 700
│ - │
│ │ │
419 │ │ │ │ 200 │
292 │ 457 │ 600 │ 502 <**>│ 600 │ 660
│ 800 │
- │ │ │
│ 457 │ │ │ │ 250 │
330 │ 533 │ 730 │ 568 <**>│ 730 │ 787
│ 900 │
- │ │ │
│ 502 │ │ │ │ 300 │
356 │ 610 │ 850 │ 648 <**>│ 850 │ 838
│ 1050 │
- 350 │
381 │ 686 │ 980 │ 762 │
980 │ 889
│ - │
- 400 │
406 │ 762 │1100 │ 838
│ 1100 │
991 │ -
│ - 450 │
432 │ 864 │1200 │ 914
│ 1200 │
1092 │ -
│ - 500 │
457 │ 914 │1250 │ 991
│ 1250 │
1194 │ -
│ - 600 │
508 │1067 │1450 │
1143 │ 1450 │ 1397
│ - │
- 700 │
610 │ - │1650
│ - │
1650 │ 1549
│ - │
- 800 │
660 │ - │1850
│ - │
1850 │ - │ -
│ - 1000 │
813 │ - │2250
│ - │
2250 │ -
│ - │
- -------------------------------- <*> Данный ряд не распространяется на: полнопроходные краны DN > 40 мм с доступом в корпус сверху; полнопроходные краны DN > 300 мм. <**> Для полнопроходных
кранов. Примечание. Размеры по рядам 1 - 3
выбираются в зависимости от конструкции корпуса. Таблица 3 Строительные длины фланцевых
дисковых запорных и регулирующих затворов Размеры в мм ─────────┬──────────────────────────────────────────────────────── Условный │ Строительная длина L при номинальном проход, │ давлении РN, МПа (кгс/см2) DN ├───────────────┬─────────┬─────────┬─────────┬────────── │ до 1,6 (16) │2,5 (25) │4,0 (40) │6,3 (63) │8,0 - 10,0 ├───────┬───────┤ │ │ │(80 - 100) │ Ряд 1 │ Ряд 2 │ │ │ │ ─────────┼───────┼───────┼─────────┼─────────┼─────────┼────────── 40 │ 106 │ 140 │ 140 │ - │ - │ - 50 │ 108 │ 150 │ 150 │ - │ - │ - 65 │ 112 │ 170 │ 170 │ - │ - │ - 80 │ 114 │ 180 │ 180 │ - │ - │ - 100 │ 127 │ 190 │ 190 │ - │ - │ - 125 │ 140 │ 200 │ 200 │ - │ - │ - 150 │ 140 │ 210 │ 210 │ 230 │ 230 │ 230 200 │ 152 │ 230 │ 230 │ 240 │ 240 │ 240 250 │ 165 │ 250 │ 250 │ 290 │ 300 │ 300 300 │ 178 │ 270 │ 270 │ 310 │ 330 │ 330 350 │ 190 │ 290 │ 290 │ - │ - │ - 400 │ 216 │ 310 │ 310 │ 350 │ 350 │ 390 450 │ 222 │ 330 │ 330 │ - │ - │ - 500 │ 229 │ 350 │ 350 │ 390 │ 430 │ - 600 │ 267 │ 390 │ 390 │ 430 │ 470 │ - 700 │ 292 │ 430 │ 430 │ - │ - │ - 800 │ 318 │ 470 │ 470 │ 500 │ 550 │ - 900 │ 330 │ 510 │ 510 │ - │ - │ - 1000 │ 410 │ 550 │ 550 │ - │ - │ - 1200 │ 470 │ 630 │ 630 │ - │ - │ - 1400 │ 530 │ 710 │ 710 │ - │ - │ - 1600 │ 600 │ 790 │ 790 │ - │ - │ - 1800 │ 670 │ 870 │ 870 │ - │ - │ - 2000 │ 760 │ 950 │ 950 │ - │ - │ - Примечание. Размеры по рядам 1 и 2
выбираются в зависимости от конструкции корпуса. Таблица 4 Строительные длины стяжных
дисковых запорных и регулирующих затворов Размеры в мм ─────────┬──────────────────────────────────────────────────────── Условный │ Строительная длина L при номинальном проход, │ давлении РN, МПа (кгс/см2) DN ├───────────────────┬─────┬────┬────────┬──────────┬───── │ до 1,6 (16) │ 2,5 │4,0 │6,3 (63)│8,0 - 10,0│ 16,0 ├──────┬─────┬──────┤(25) │(40)│ │(80 - 100)│(160) │Ряд 1 │Ряд 2│ Ряд 3│ │ │ │ │ ─────────┼──────┼─────┼──────┼─────┼────┼────────┼──────────┼───── 40 │ 33 │ - │ 33 │ - │ - │ - │ - │ - 50 │ 43 │ - │ 43 │ 50 │ 60 │ 70 │ 80 │ - 65 │ 46 │ - │ 46 │ - │ - │ - │ - │ - 80 │ 46 │ 49 │ 64 │ 55 │ 60 │ 70 │ 80 │ - 100 │ 52 │ 56 │ 64 │ 60 │ 60 │ 80 │ 85 │ 85 125 │ 56 │ 64 │ 70 │ - │ - │ - │ - │ - 150 │ 56 │ 70 │ 76 │ 65 │ 65 │ 90 │ 100 │ 115 200 │ 60 │ 71 │ 89 │ 70 │ 80 │ 100 │ 125 │ 125 250 │ 68 │ 76 │ 114 │ 80 │ 90 │ 125 │ 125 │ 150 300 │ 78 │ 83 │ 114 │ 100 │100 │ 125 │ 150 │ 175 350 │ 78 │ 92 │ 127 │ - │ - │ - │ - │ - 400 │ 102 │ 102 │ 140 │ 100 │125 │ 150 │ 175 │ - 450 │ 114 │ 114 │ 152 │ - │ - │ - │ - │ - 500 │ 127 │ 127 │ 152 │ 125 │150 │ 175 │ 220 │ - 600 │ 154 │ 154 │ 178 │ 150 │175 │ 220 │ - │ - 700 │ 165 │ - │ 229 │ 175 │200 │ - │ - │ - 800 │ 190 │ - │ 241 │ 200 │220 │ - │ - │ - 900 │ 203 │ - │ 241 │ - │ - │ - │ - │ - 1000 │ 216 │ - │ 300 │ - │ - │ - │ - │ - 1200 │ 254 │ - │ 350 │ - │ - │ - │ - │ - 1400 │ - │ - │ 390 │ - │ - │ - │ - │ - 1600 │ - │ - │ 440 │ - │ - │ - │ - │ - 1800 │ - │ - │ 490 │ - │ - │ - │ - │ - 2000 │ - │ - │ 540 │ - │ - │ - │ - │ - Примечание. Размеры по рядам 1 - 3
выбираются в зависимости от конструкции корпуса. Таблица 5 Строительные длины дисковых
запорных и регулирующих затворов Размеры в мм ─────────┬──────────────────────────────────────────────────────── Условный│ Строительная длина L при номинальном давлении РN, проход, │ МПа (кгс/см2) DN ├─────────────┬────────────┬────────────────┬──────────── │ до 2,5 (25) │ 4,0 - 6,3 │ 8,0 (80) │ 10,0 (100) │ │ (40 - 63) │ │ ─────────┼─────────────┼────────────┼────────────────┼──────────── 150 │ 220 │ 220 │ 220 │ 250 200 │ 250 │ 250 │ 250 │ 300 250 │ 300 │ 300 │ 300 │ 350 300 │ 350 │ 350 │ 350 │ 380 400 │ 400 │ 400 │ 400 │ 430 500 │ 450 │ 450 │ 510 │ 510 600 │ 600 │ 600 │ 630 │ 630 700 │ 680 │ 680 │ 680 │ 750 800 │ 750 │ 750 │ 750 │ - 1000 │ 800 │ 800 │ 800 │ - 1200 │ 850 │ - │ - │ - 1400 │ 1000 │ - │ - │ - 1600 │ 1000 │ - │ - │ - 1800 │ 1000 │ - │ - │ - 2000 │ 1000 │ - │ - │ - 2200 │ 1000 │ - │ - │ - 2400 │ 1100 │ - │ - │ - Примечание. Строительные длины для типоразмеров
арматуры одной конструкции должны выбираться из одного ряда. 2. Предельные отклонения размеров
строительных длин должны соответствовать указанным в
табл. 6 и 7. Таблица 6 Размеры в мм ────────────────┬───────────────────────────────────────────────── Строительная │ Предельные отклонения длин длина ├───────────────────────┬───────────────────────── │ фланцевой и стяжной │ арматуры под приварку │ арматуры │ ────────────────┼───────────────────────┼───────────────────────── До 250 │ +/- 2 │ +/- 4 Св. 250 до 500│ +/- 3 │ +/- 5 " 500 " 800│ +/- 4 │ +/- 6 " 800 " 1000│ +/- 5 │ +/- 8 " 1000 " 1600│ +/- 6 │ +/- 10 " 1600 " 2250│ +/- 8 │ +/- 12 Таблица 7 Размеры в мм ──────────────────────────────┬─────────────────────────────────── Строительная длина │ Предельные отклонения размеров │ муфтовой и штуцерной арматуры ──────────────────────────────┼─────────────────────────────────── До 100 │ + 1,0 │ - 1,5 Св. 100 до 200 │ + 1,0 │ - 2,0 Св. 200 │ + 1,5 │ - 2,0 3. Размеры строительных длин арматуры,
проектируемой и изготавливаемой для замены существующих в действующих
установках, по согласованию с заказчиком могут отличаться от
установленных в стандарте. |
