| Утвержден и введен в действие Госстандартом СССР 23 ноября 1967 г. ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР ВТУЛКИ ПЕРЕХОДНЫЕ ПОВОДКОВЫЕ ДЛЯ ИНСТРУМЕНТА С КОНИЧЕСКИМ ХВОСТОВИКОМ КОНСТРУКЦИЯ И РАЗМЕРЫ Carrier
adapters for tools with tapered shank. Design and
dimensions ГОСТ 13336-67* Группа Г27 ОКП 39 2831 Взамен МН 2636-61 Срок введения 1 июля 1968 года Утвержден Комитетом стандартов, мер и
измерительных приборов при Совете Министров СССР 23 ноября 1967 г. Проверен в
1979 г. Переиздание (май 1986 г.) с Изменениями N
1, 2, утвержденными в июне 1979 г., декабре 1984 г. (ИУС N 8-79, 3-85). 1. Конструкция и размеры переходных

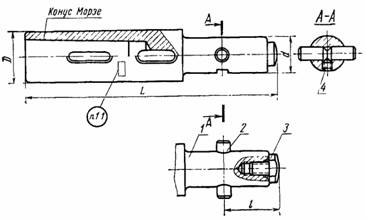

втулок должны соответствовать указанным на черт. 1 и в
табл. 1.
Черт. 1 Таблица 1 Размеры в мм ───────────┬──────┬─────┬──┬──┬───┬──┬──────┬─────────────┬─────────────┬─────────────┬──────────────────── Обозначение│При- │Конус│d │D │L │l │Масса,│ Поз. 1 │ Поз. 2 │ Поз. 3 │ Поз. 4 втулок │меняе-│Морзе│ │ │ │ │кг, не│ Корпус │ Штифт │ Упор │Винт по ГОСТ 1476-75 │мость │ │ │ │ │ │более │ Кол. 1 │ Кол. 1 │ Кол. 1 │ Кол. 1 │ │ │ │ │ │ │ │ ├─────────────┴─────────────┴──────────────────── │ │ │ │ │ │ │ │ │ Обозначения ───────────┼──────┼─────┼──┼──┼───┼──┼──────┼─────────────┼─────────────┬─────────────┬──────────────────── 6130-0301 │ │3 │25│36│175│38│0,74 │6130-0301/001│6130-0291/002│6130-0291/003│В.М6-6g х 8.48.05 ───────────┼──────┤ │ │ │ │ ├──────┼─────────────┤ │ │ 6130-0291 │ │ │ │ │ │ │0,75 │6130-0291/001│ │ │ ───────────┼──────┼─────┤ ├──┼───┤ ├──────┼─────────────┤ │ │ 6130-0302 │ │4 │ │48│200│ │1,34 │6130-0302/001│ │ │ ───────────┼──────┤ │ │ │ │ ├──────┼─────────────┤ │ │ 6130-0292 │ │ │ │ │ │ │1,35 │6130-0292/001│ │ │ ───────────┼──────┼─────┼──┼──┼───┼──┼──────┼─────────────┼─────────────┤ ├──────────────────── 6130-0303 │ │3 │32│36│180│42│0,94 │6130-0303/001│6130-0293/002│ │В.М6-6g х 10.48.05 ───────────┼──────┤ │ │ │ │ ├──────┼─────────────┤ │ │ 6130-0293 │ │ │ │ │ │ │0,95 │6130-0293/001│ │ │ ───────────┼──────┼─────┤ ├──┼───┤ ├──────┼─────────────┤ │ │ 6130-0304 │ │4 │ │48│210│ │1,60 │6130-0304/001│ │ │ ───────────┼──────┤ │ │ │ │ ├──────┼─────────────┤ │ │ 6130-0294 │ │ │ │ │ │ │1,61 │6130-0294/001│ │ │ ───────────┼──────┼─────┤ ├──┼───┤ ├──────┼─────────────┤ │ │ 6130-0305 │ │5 │ │63│240│ │2,66 │6130-0305/001│ │ │ ───────────┼──────┤ │ │ │ │ ├──────┼─────────────┤ │ │ 6130-0295 │ │ │ │ │ │ │2,67 │6130-0295/001│ │ │ ───────────┼──────┼─────┼──┼──┼───┼──┼──────┼─────────────┼─────────────┼─────────────┼──────────────────── 6130-0306 │ │4 │45│48│220│48│2,11 │6130-0306/001│6130-0296/002│6130-0296/003│В.М8-6g x 16.48.05 ───────────┼──────┤ │ │ │ │ ├──────┼─────────────┤ │ │ 6130-0296 │ │ │ │ │ │ │2,12 │6130-0296/001│ │ │ ───────────┼──────┼─────┤ ├──┼───┤ ├──────┼─────────────┤ │ │ 6130-0307 │ │5 │ │63│260│ │3,36 │6130-0307/001│ │ │ ───────────┼──────┤ │ │ │ │ ├──────┼─────────────┤ │ │ 6130-0297 │ │ │ │ │ │ │3,37 │6130-0297/001│ │ │ Примечание. Размеры пазов для крепления
инструмента клином во втулках 6130-0291 - 6130-0297 по ГОСТ 24644-81 (для
станков, выпущенных до 1974 г.). Пример условного обозначения втулки с
конусом Морзе 3, d = 25 мм: Втулка 6130-0291 ГОСТ 13336-67 1.1. Маркировать: обозначение и товарный
знак предприятия-изготовителя. 2. Конструкция и размеры корпусов (дет.

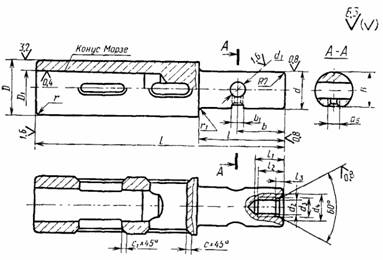

1) должны соответствовать указанным на черт. 2 и в
табл. 2.
Черт. 2 Таблица 2
Размеры в мм ─────────────┬──────┬───────┬──┬────┬──────┬───┬────────┬──┬─────┬──────────┬────┬────┬─────┬──┬───┬──┬────┬───┬──┬────┬───┬────── Обозначение │Конус │d (поле│D
│L │D │B
│b │b │d │ d
(поле │d │d │d
│l │l │l │l │r
│r │c │с │Масса, корпусов │Морзе │допуска│ │
│ 1 │ │(пред. │ 1│ 1 │
2 │ 3 │ 4
│ 5 │ │ 1 │ 2│ 3 │
│ 1│ │ 1 │кг,
не │ │f9) │
│ │ │
│откл │
│(поле│ допуска │ │
│(поле│ │ │
│ │ │
│ │ │более │ │ │
│ │ │
│+/- 0,2)│ │допу-│
7Н) │ │
│допу-│ │
│ │ │
│ │ │
│ │ │ │
│ │ │
│ │ │ска │ │ │
│ска
│ │ │
│ │ │
│ │ │ │ │ │
│ │ │
│ │ │7H)
│ │ │
│7H) │ │
│ │ │
│ │ │
│ ─────────────┼──────┼───────┼──┼────┼──────┼───┼────────┼──┼─────┼──────────┼────┼────┼─────┼──┼───┼──┼────┼───┼──┼────┼───┼────── 6130-0301/001│3 │25 │36│169 │23,825│24
│32 │8 │10 │М10 х 1 │10,5│12,5│М6 │59│20
│18│4,5 │2,0│2 │1,0 │1,0│0,70 ─────────────┤ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
├────── 6130-0291/001│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│0,71 ─────────────┼──────┤ ├──┼────┼──────┤ │ │
│ │ │ │
│ │ │
│ │ ├───┼──┼────┤ ├────── 6130-0302/001│4 │ │48│194 │31,267│ │ │
│ │ │ │
│ │ │
│ │ │2,5│3 │1,6 │ │1,30 ─────────────┤ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
├────── 6130-0292/001│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│1,31 ─────────────┼──────┼───────┼──┼────┼──────┼───┼────────┤ ├─────┤ │ │
│ ├──┤ │
│ ├───┤ ├────┤ ├────── 6130-0303/001│3 │32 │36│174 │23,825│31
│36 │ │14
│ │ │
│ │64│ │
│ │2,0│ │1,0 │ │0,88 ─────────────┤ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
├────── 6130-0293/001│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│0,89 ─────────────┼──────┤ ├──┼────┼──────┤ │ │
│ │ │ │
│ │ │
│ │ ├───┤ ├────┤ ├────── 6130-0304/001│4 │ │48│204 │31,267│ │ │
│ │ │ │
│ │ │
│ │ │2,5│ │1,6 │ │1,54 ─────────────┤ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
├────── 6130-0294/001│ │ │
│ │ │
│ │ │
│ │ │
│ │
│ │ │
│ │ │
│ │1,55 ─────────────┼──────┤ ├──┼────┼──────┤ │ │
│ │ │ │
│ │ │
│ │ ├───┼──┼────┼───┼────── 6130-0305/001│5 │ │63│234 │44,399│ │ │
│ │ │ │ │
│ │ │
│ │3,0│5 │2,0
│1,6│2,60 ─────────────┤ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
├────── 6130-0295/001│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│2,61 ─────────────┼──────┼───────┼──┼────┼──────┼───┼────────┼──┼─────┼──────────┼────┼────┼─────┼──┼───┼──┼────┼───┤ ├────┼───┼────── 6130-0306/001│4 │45 │48│212 │31,267│44
│40 │10│16 │М12 х 1,25│12,5│15,0│М8 │77│25 │23│6,0 │2,5│ │1,6 │1,0│1,97 ─────────────┤ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
├────── 6130-0296/001│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│1,98 ─────────────┼──────┤ ├──┼────┼──────┤ │ │
│ │ │ │
│ │ │
│ │ ├───┤ ├────┼───┼────── 6130-0307/001│5 │ │63│252 │44,399│ │ │
│ │ │ │
│ │ │
│ │ │3,0│ │2,0 │1,6│3,22 ─────────────┤ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
├────── 6130-0297/001│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│ │ │
│3,23 Пример условного обозначения корпуса с
конусом Морзе 3, d = 25 мм: Корпус 6130-0291/001 ГОСТ 13336-67 1.2. (Измененная
редакция, Изм. N 1, 2.) 2.1. Материал - сталь марки 40Х по ГОСТ
4543-71. Допускается применение сталей других марок с механическими свойствами
не ниже указанной. 2.2. Твердость - 2.1, 2.2. (Измененная
редакция, Изм. N 2.) 2.3. Допуск симметричного расположения
паза для крепления хвостовика относительно конуса - 0,2 мм. 2.4. Допуск симметричного расположения
отверстия под штифт относительно цилиндрической поверхности диаметра d - 0,1
мм. 2.5. Допуск радиального биения наружной
поверхности диаметра d относительно конуса - 0,03 мм. 2.3 - 2.5. (Измененная
редакция, Изм. N 1.) 2.6. Неуказанные предельные отклонения
размеров: отверстий - Н14, валов - h14, остальных - (Измененная
редакция, Изм. N
2.) 2.7. Резьба - по ГОСТ 24705-81. Поле
допуска резьбы - 7Н по ГОСТ 16093-81. (Измененная
редакция, Изм. N
1.) 2.8. Фаски под резьбу - по ГОСТ 10549-80. 2.9. Размеры конусов инструментов - по
ГОСТ 25557-82. 2.10. Размеры пазов для крепления
инструмента клином - по ГОСТ 24644-81. (Измененная
редакция, Изм. N
1, 2.) 2.11. (Исключен, Изм.
N 2.) 3. Конструкция и размеры штифтов (дет. 2)
должны соответствовать указанным на черт. 3 и в табл.
3.
Черт. 3 Таблица 3 Размеры в мм ───────────────────────────┬───────────┬───────┬──────┬─────────── Обозначение штифтов │d (поле │b │L │Масса, кг, │допуска f7)│ │ │не более ───────────────────────────┼───────────┼───────┼──────┼─────────── 6130-0291/002 │10 │5 │40 │0,02 ───────────────────────────┼───────────┤ ├──────┼─────────── 6130-0293/002 │14 │ │50 │0,04 ───────────────────────────┼───────────┼───────┼──────┼─────────── 6130-0296/002 │16 │6 │65 │0,10 (Измененная
редакция, Изм. N
2.) 3.1. Материал - сталь марки 40Х по ГОСТ
4543-71. 3.2. Твердость - (Измененная
редакция, Изм. N
2.) 3.3. Неуказанные предельные отклонения
размеров: отверстий - H14, валов - hl4, остальных - (Измененная
редакция, Изм. N
1, 2.) 3.4. (Исключен, Изм.
N 1.) 4. Конструкция и размеры упоров (дет. 3)
должны соответствовать указанным на черт. 4 и в табл.
4.
Черт. 4 Таблица 4 Размеры в мм ────────────────┬──────────┬─────┬─────┬────────┬────┬────┬─────── Обозначение опор│d │D │L │H │S │r │Масса, │8q │ │ │(пред. │ │ │кг, не │ │ │ │откл. │ │ │более │ │ │ │+/- 0,1)│ │ │ ────────────────┼──────────┼─────┼─────┼────────┼────┼────┼─────── 6130-0291/003 │М10 х 1 │20 │20 │6 │17 │32 │0,02 ────────────────┼──────────┼─────┼─────┼────────┼────┼────┼─────── 6130-0296/003 │MI2 х 1,25│25 │25 │8 │19 │38 │0,04 (Измененная
редакция, Изм. N
2.) 4.1. Материал - сталь марки У7 по ГОСТ 1435-74. 4.2. Неуказанные предельные отклонения
размеров: валов - h14, остальных - (Измененная
редакция, Изм. N
2.) 4.3. Резьба - по ГОСТ 24705-81. Поле
допуска резьбы - 8q по ГОСТ 16093-81. (Измененная
редакция, Изм. N
1.) 4.4. Сбеги и фаски под резьбу - по ГОСТ
10549-80. 4.5. (Исключен, Изм.
