ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА СССР ПОДШИПНИКИ КАЧЕНИЯ ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ГОСТ 520-89 (ИСО 492-86, ИСО 199-79, СТ СЭВ 774-85) Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
Дата введения 1990-01-01 Настоящий стандарт распространяется на шариковые и роликовые подшипники качения с отверстием диаметром от 0,6 до 2000 мм. Термины и обозначения, применяемые в настоящем стандарте, и их пояснения, приведены в приложении 1. 1. РАЗМЕРЫОсновные размеры подшипников должны соответствовать ГОСТ 3478, стандартам на типы и размеры подшипников или конструкторской документации, в которой имеется ссылка на настоящий стандарт. 2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ2.1. Шариковые и роликовые подшипники должны быть изготовлены в соответствии с требованиями настоящего стандарта по конструкторской документации, утвержденной в установленном порядке. 2.2. Установлены следующие классы точности подшипников, указанные в порядке повышения точности: 0, 6, 5, 4, 2, Т - для шариковых и роликовых радиальных и шариковых радиально-упорных подшипников; 0, 6, 5, 4, 2 - для упорных и упорно-радиальных подшипников: 0, 6Х, 6, 5, 4, 2 - для роликовых конических подшипников. Установлены дополнительные классы точности подшипников - 8 и 7 - ниже класса точности 0 для применения по заказу потребителей в неответственных узлах. Классы точности подшипников характеризуются значениями, предельных отклонений размеров, формы, положения поверхностей подшипников. 2.3. В зависимости от наличия требований по уровню вибрации, допускаемых значений уровня вибрации или уровня других дополнительных технических требований установлены три категории подшипников - А, В, С. К категории А относят подшипники классов точности 5, 4, 2, Т с одним из следующих дополнительных требований: 1) по повышенным регламентированным нормам уровня вибрации; 2) по волнистости и отклонению от круглости поверхностей качения к моменту трения; 3) по волнистости и отклонению от круглости поверхностей качения и контролю угла контакта; 4) по волнистости и отклонению от круглости поверхностей качения, моменту трения и контролю угла контакта; 5) по волнистости и отклонению от круглости поверхностей качения, значению осевого биения, соответствующему следующему более высокому классу точности; 6) по волнистости и отклонению от круглости поверхностей качения, значению радиального биения, соответствующему следующему более высокому классу точности; 7) по волнистости и отклонению от круглости поверхностей качения, значениям осевого и радиального биений, соответствующим следующему более высокому классу точности; 8) по волнистости и отклонению от круглости поверхностей качения, значению осевого биения, соответствующему следующему более высокому классу точности, и моменту трения; 9) по волнистости и отклонению от круглости поверхностей качения, значению радиального биения, соответствующему следующему более высокому классу точности, и моменту трения; 10) по волнистости и отклонению от круглости поверхностей качения, значениям осевого и радиального биений, соответствующим следующему более высокому классу точности, и моменту трения; 11) по волнистости и отклонению от круглости поверхностей качения, значению осевого биения, соответствующему следующему более высокому классу точности, и контролю угла контакта; 12) по волнистости и отклонению от круглости поверхностей качения, значению радиального биения, соответствующему следующему более высокому классу точности, и контролю угла контакта; 13) по волнистости и отклонению от круглости поверхностей качения, значениям осевого и радиального биений, соответствующим следующему более высокому классу точности, и контролю угла контакта; 14) по волнистости и отклонению от круглости поверхностей качения, значению осевого биения, соответствующему следующему более высокому классу точности, моменту трения и контролю угла контакта; 15) по волнистости и отклонению от круглости поверхностей качения, значению радиального биения, соответствующему следующему более высокому классу точности, моменту трения и контролю угла контакта; 16) по волнистости и отклонению от круглости поверхностей качения, значениям осевого и радиального биения, соответствующим следующему более высокому классу точности, моменту трения и контролю угла контакта. К категории В относят подшипники классов точности 0, 6Х, 6, 5 с одним из следующих дополнительных требований: 1) по регламентированным нормам уровня вибрации; 2) по волнистости и отклонению от круглости поверхностей качения; 3) по значению осевого биения, соответствующему следующему более высокому классу точности; 4) по значению радиального биения, соответствующему следующему более высокому классу точности; 5) по значениям осевого и радиального биений, соответствующим следующему более высокому классу точности; 6) по моменту трения; 7) по контролю угла контакта; 8) по моменту трения и контролю угла контакта; 9) повышенными требованиями по высоте, монтажной высоте и ширине подшипников. К категории С относят подшипники классов точности 8, 7, 0, 6, к которым не предъявляют дополнительные требования, установленные для подшипников категорий А и В, а также другие требования, не указанные в настоящем стандарте. Конкретные значения дополнительных технических требований устанавливают в технических условиях на подшипники категорий А, В, С или в конструкторской документации, утвержденной в установленном порядке. Категории А, В и С, кроме отдельных технических требовании, не распространяются на подшипники, изготавливаемые по техническим условиям в соответствии с п. 2.20. По заказу потребителя допускается изготовление подшипников определенного класса точности в соответствии с требованиями настоящего стандарта без отнесения к категориям А, В, С, при этом дополнительные требования, предусмотренные для подшипников категории А, В, С, не устанавливаются. 2.4. Марку стали, твердость, обозначение других материалов, применяемых для изготовления деталей подшипников, указывают в конструкторской документации. 2.5. Твердость колец и роликов из наиболее часто применяемых марок сталей приведена в табл. 1. Требования табл. 1 не распространяются на подшипники, имеющие в условном обозначении дополнительные знаки Т, Т1 Т5. 2.3-2.5. (Измененная редакция, Изм. № 1). Таблица 1
* По заказу потребителя твердость колец с толщиной стенки свыше 35 мм и роликов диаметром свыше 55 мм должна быть 61…..65 HRCэ. 2.6. Неоднородность по твердости в пределах одного кольца подшипника должна быть не более 3 HRCэ. 2.7. Параметр шероховатости Ra наружной поверхности, поверхностей отверстия и торцов колец подшипников не должен превышать значений, указанных в табл. 2. Таблица 2
* Для упорных шариковых подшипников класса точности 2 параметр шероховатости Ra должен быть не более 0,32 мкм для колец подшипников с номинальным диаметром отверстия тугого кольца до 80 мм и не более 0,63 мкм - для колец подшипников с номинальным диаметром отверстия тугого кольца свыше 80 мм. При изготовлении подшипников из нержавеющих сталей и сплавов параметр шероховатости Ra устанавливают по согласованию между изготовителем и потребителем. 2.8. Предельные отклонения размерных параметров указаны: для подшипников шариковых и роликовых радиальных и шариковых радиально-упорных - в табл. 4-15; для подшипников роликовых конических - в табл. 16-32, 43; для закрытых подшипников шариковых и роликовых радиальных, шариковых радиально-упорных и роликовых конических - в табл. 33; для подшипников упорных - в табл. 34-36; для подшипников упорно-радиальных - в табл. 34-35; для конических отверстий с конусностью 1:12 внутренних колец подшипников - в табл. 37-41 (до 01.01.94 вместо табл. 37 допускается пользоваться табл. 42); для конических отверстий с конусностью 1:12 внутренних колец подшипников, поставляемых в сборе с закрепительными или стяжными втулками, - табл. 4, примечание 3; для подшипников классов точности 8 и 7 - в технических условиях на подшипники категории С. 2.7, 2.8. (Измененная редакция, Изм. № 1). 2.8.1. Для подшипников шариковых и роликовых классов точности 0, 6, 5 с цилиндрическим отверстием допускается до 01.01.93 использовать параметры Dds, Dds вместо параметров Vdp, Vdmp и VDp, VDmp. Неустановленные настоящим стандартом отклонения единичных диаметров отверстия Dds и наружного диаметра Dds устанавливают по технической документации, утвержденной в установленном порядке. 2.8.2. Радиальные биения колец Kia, Kеa в табл. 4-32 и осевые биения Sia, Sea в табл. 8-15, 29-32 указаны для собранных подшипников. Допускается проводить измерение разностенности дорожек качения внутренних и наружных колец Ki, Ke вместо радиального биения колец Kia, Kеa подшипников: классов точности 4, 2 и Т до 01.01.94; с отверстием диаметром до 3 мм включительно и свыше 180 мм и массой более 5 кг всех классов точности; разъемных шариковых радиально-упорных, роликовых радиальных с цилиндрическими роликами с прямолинейной и выпуклой образующей и роликовых конических с выпуклыми поверхностями качения всех классов точности. Допускается проводить измерение отклонения от параллельности дорожек, качения внутренних и наружных колец Si, Se вместо осевого биения колец Sia, Sea шариковых подшипников с желобом: классов точности 4, 2 и Т до 01.01.94; с отверстием диаметром до 10 мм включительно и свыше 180 мм и массой более 5 кг классов точности 5, 4, 2 и Т; разъемных радиально-упорных классов точности 5, 4, 2, Т. Значения параметров Ki, Kе, Si, Se не должны превышать уменьшенных на 15 % значений параметров Kia, Kеa, Sia, Sea соответственно, указанных в таблицах для перечисленных подшипников. При этом значения параметров Si и Sе для подшипников с отверстием диаметром до 10 мм включительно принимают равными значениям параметров Sia, Sea, указанным в таблицах. 2.8.3. Предельные отклонения диаметра D1 роликовых конических подшипников с упорным бортом на наружном кольце всех классов точности - h 9 по ГОСТ 25347. 2.8.4. Номинальный угол уклона конического отверстия конусностью 1:12: a/2 = 2°23¢9,4² = 2,38594° = 0,041643 рад. Номинальный больший диаметр конического отверстия: . Предельные отклонения угла (единичного угла) конуса Dd1mp - Ddmp (Dd1s - Dds) конического отверстия приведены для номинальной ширины кольца. 2.8.1-2.8.4. (Измененная редакция, Изм. № 1). 2.9. Предельные размеры монтажных фасок - по ГОСТ 3478. 2.10. Зазоры подшипников - по ГОСТ 24810. В технически обоснованных случаях по согласованию с потребителем допускается изготовление подшипников с зазорами, значения которых установлены в технической документации, утвержденной в установленном порядке. 2.11. Наружные кольца и неразъемный комплект, состоящий из внутреннего кольца, сепаратора и шариков, разъемных радиально-упорных шариковых подшипников типа 6000 должны быть взаимозаменяемыми. По согласованию с потребителем допускается невзаимозаменяемость наружных колец и неразъемного комплекта этих подшипников классов точности 6, 5, 4, 2 и Т. Съемные кольца роликовых радиальных подшипников и комплект, состоящий из кольца, сепаратора и роликов, могут быть как взаимозаменяемыми, так и невзаимозаменяемыми. Наружные кольца, а также внутренние кольца с комплектом тел качения роликовых конических однорядных подшипников должны быть взаимозаменяемыми. Наружные кольца роликовых конических однорядных подшипников классов точности 6, 5, 4, 2, 6Х по согласованию с потребителем могут быть невзаимозаменяемыми. (Измененная редакция, Изм. № 1). 2.12. Значения динамической и статической грузоподъемностей базовых типоразмеров подшипников и их модификаций - по стандартам на типы и размеры или техническим условиям на подшипники конкретного типа, кроме случаев, когда снижение динамической и статической грузоподъемностей обусловлено особенностями конструкции подшипника, вытекающими из требований потребителя. 2.13. 90 %-ный ресурс подшипников, установленный по результатам стендовых испытаний, должен быть не менее ресурса (долговечности) по критерию усталостного разрушения поверхностей качения, рассчитанного по значениям динамической грузоподъемности, указанным в стандартах на типы и размеры или технических условиях на подшипники конкретного типа, с учетом условий испытаний. 2.14. 99 %-ный ресурс подшипников равен 0,21 расчетного 90 %-ного ресурса (долговечности), определенного по динамической грузоподъемности подшипника. (Измененная редакция, Изм. № 1). 2.15. Подшипники должны быть размагничены. Допускаемые значения остаточной намагниченности - по технической документации, утвержденной в установленном порядке. 2.16. Подшипники должны вращаться легко, без заеданий. По заказу потребителя устанавливают допускаемые значения момента трения в подшипнике. Дополнительные технические требования к подшипникам с защитными шайбами - по ГОСТ 7242 и ГОСТ 9592, к подшипникам с уплотнениями - по ГОСТ 8882. (Измененная редакция, Изм. № 1). 2.18. На поверхностях монтажных фасок не допускаются грубые токарные риски и острые кромки. (Измененная редакция, Изм. № 1). Допускается изготавливать закрепительные втулки, гайки и стопорные шайбы по техническим условиям. 2.22. Дополнительные технические требования к подшипникам категорий А и В. 2.22.1. Значения уровня вибрации подшипников должны быть не более значений, установленных в зависимости от назначения, типов, размеров и классов точности подшипников в технических условиях на подшипники категорий А и В. До 01.01.93 допускаются единые для всех классов точности нормы уровня вибрации для подшипников категорий А и единые для всех классов точности нормы уровня вибрации для подшипников категорий В. 2.22.2. По заказу потребителя на кольцах подшипников классов точности 5, 4, 2, Т указывают место наибольшего биения. 2.22.3. На монтажных поверхностях подшипников не допускаются токарные и грубые шлифовальные риски, забоины, раковины, хромирование. 2.22.4. (Исключен, Изм. № 1). 2.22.5. Прижоги (шлифовочные штрихи, полосы и пятна вторичной закалки и вторичного отпуска) на поверхностях качения деталей подшипников не допускаются. Размер допустимых штрихов вторичного отпуска на телах качения устанавливают контрольным образцом или фотоэталоном, утвержденным изготовителем. 2.22.6. Допускаемое значение забоин на монтажных фасках и состояние поверхностей монтажных фасок после термообработки устанавливают контрольным образцом или фотоэталоном, утвержденным изготовителем. (Измененная редакция, Изм. № 1). 2.23. Дополнительные технические требования к подшипникам категории С. 2.23.1. Закрепительные и стяжные втулки, а также гайки с резьбой диаметром свыше 190 мм, поставляемые в комплекте, допускается изготовлять с метрической резьбой. 2.23.2. Значения торцового биения узкого торца гайки для закрепительных точеных втулок относительно резьбы должны быть не более указанных в табл. 3. Таблица 3 мм
2.23.3. Поверхность отверстия и наружную поверхность подшипников по согласованию с основным потребителем допускается хромировать или железнить. Покрытие не должно иметь отслоений и шелушений. 2.23.4. Для замены подшипников при ремонте изделий при наличии износа посадочных поверхностей валов (отверстий корпусов) допускается по заказу потребителя изготовление подшипников класса точности 0, у которых поле допуска диаметра отверстия (наружного диаметра) кольца смещено в минусовую (плюсовую) сторону на значение допуска на средний диаметр внутреннего (наружного) кольца. Такие подшипники должны иметь впереди основного условного обозначения подшипника букву М (Б). Например: М - 205, 70Б - 205. Для подшипников классов точности 8 и 7 типов 50000, 150000 и 692000 с канавкой на наружном кольце под упорное пружинное кольцо допускаются - увеличение наибольшего диаметра канавки на 10 % значения поля допуска или уменьшение наименьшего диаметра канавки на 50 % значения поля допуска по ГОСТ 13510, а также увеличение наибольшего или уменьшение наименьшего размеров а на 30 % значения поля допуска по ГОСТ 13510. 2.23.3-2.23.5. (Измененная редакция, Изм. № 1). 2.23.6. На отдельных участках деталей подшипников классов точности 8 и 7 допускается остаточная намагниченность в два раза больше установленной для подшипников класса точности 0. Таблица 4 Подшипники шариковые и роликовые радиальные и шариковые радиально-упорные Класс точности 0 Кольца внутренние Размеры, мкм
* Для подшипников серии диаметров 8, 9, 1,2 (5), 3 (6) и 4, причем для серий диаметров 8, 9-d £ 10 мм, 1-d £ 40 мм, 2 (5) - d £ 180 мм. ** Для шариковых радиальных и радиально-упорных подшипников, кроме сферических, при этом вместо параметра Sia допускается контролировать параметр Si. *** Для колец подшипников, предназначенных для сдвоенных или комплектных подшипников. Примечания 1. Наибольший размер ширины внутреннего кольца подшипников с коническим отверстием не должен превышать номинальный размер. 2. Непостоянство ширины внутренних колец с коническим отверстием самоустанавливающихся подшипников и подшипников с самоустанавливающимся кольцом не контролируют. 3. Радиальное биение внутренних колец подшипников с коническим отверстием, предназначенные для монтажа на закрепительных и стяжных втулках, не должно превышать 150 % значений, указанных в табл. 4, а значение Ddmp устанавливается со знаком плюс и равным 300 % табличного значения. При этом непостоянство диаметра отверстия в единичном сечении не должно превышать поле допуска единичного диаметра отверстия Dds, указанного в таблице. Таблица 5 Подшипники шариковые и роликовые радиальные и шариковые радиально-упорные Класс точности 0 Кольца наружные Размеры, мкм
* Для подшипников серий диаметров 8, 9, 1, 2 (5), 3 (6), 4, причем для серий диаметров 8, 9-D £ 22 мм; 1-D £ 80 мм; 2 (5)-D £ 315 мм. Значения не действительны для закрытых подшипников. ** Для колец до монтажа упорного пружинного кольца и защитной шайбы или после их снятия. *** Для шариковых радиальных и радиально-упорных подшипников, кроме сферических, при этом вместо параметра Sеa допускается контролировать параметр Se. *4 Кроме самоустанавливающихся подшипников и подшипников с самоустанавливающимся кольцом. Примечание. Наружный диаметр наружных колец роликовых подшипников типа 102000 по ГОСТ 8328 допускается измерять без запорных шайб. Таблица 6 Подшипники шариковые и роликовые радиальные и шариковые радиально-упорные Класс точности 6 Кольца внутренние Размеры, мкм
* Для подшипников серий диаметров 8, 9, 1, 2 (5), 3 (6) и 4, причем для серий диаметров 8, 9-d £ 10 мм, 1-d £ 60 мм. ** Для шариковых радиальных и радиально-упорных подшипников, кроме сферических, при этом вместо параметра Sia допускается контролировать параметр Si. *** Для колец подшипников, предназначенных для сдвоенных или комплектных подшипников. Примечания 1. Наибольший размер ширины внутреннего кольца подшипников с коническим отверстием не должен превышать номинальный размер. 2. Непостоянство ширины внутренних колец с коническим отверстием самоустанавливающихся подшипников и подшипников с самоустанавливающимся кольцом не контролируют. 3. При использовании параметра Dds конусообразность отверстий шариковых и роликовых подшипников не более 50 % допуска на dmp. Таблица 7 Подшипники шариковые и роликовые радиальные и шариковые радиально-упорные Класс точности 6 Кольца наружные Размеры, мкм
* Для подшипников серий диаметров 8, 9, 1,2 (5), 3 (6) и 4, причем для серий диаметров 8, 9-D £ 22 мм, 1-D £ 95 мм. Значения не действительны для закрытых подшипников. ** Для колец до монтажа упорного пружинного кольца защитной шайбы или после их снятия. *** Для шариковых радиальных и радиально-упорных подшипников, кроме сферических, при этом вместо параметра Sea допускается контролировать параметр Sе. Примечания 1. Наружный диаметр наружных колец роликовых подшипников типа 102000 по ГОСТ 8328 допускается измерять без запорных шайб. 2. При использовании параметра ΔDS конусообразность наружной цилиндрической поверхности шариковых и роликовых подшипников - не более 50 % допуска на Dmр. Таблица 8 Подшипники шариковые и роликовые радиальные и шариковые радиально-упорные Класс точности 5 Кольца внутренние Размеры, мкм
* Для подшипников серий диаметров 8, 9, 1, 7, 2 (5), 3 (6) и 4, причем для серий диаметров 8, 9-d £ 10 мм. ** Для шариковых радиальных и радиально-упорных подшипников, кроме сферических. *** Для колец подшипников, предназначенных для сдвоенных или комплектных подшипников. Примечание. При использовании параметра Dds непостоянство единичного диаметра и конусообразность отверстий шариковых и роликовых подшипников - не более 50 % допуска на dmр. Таблица 9 Подшипники шариковые и роликовые радиальные и шариковые радиально-упорные Класс точности 5 Кольца наружные Размеры, мкм
* Для подшипников серий диаметров 8, 9, 1, 7, 2 (5), 3 (6) и 4, причем для серий диаметров 8, 9-D £ 22 мм. Значения не действительны для закрытых подшипников. ** Значения не действительны для закрытых подшипников. *** Для шариковых радиальных и радиально-упорных подшипников, кроме сферических. Примечание. При использовании параметра DDs непостоянство единичного диаметра и конусообразность наружной цилиндрической поверхности шариковых и роликовых подшипников не более 50 % допуска на Dmp. Таблица 10 Подшипники шариковые и роликовые радиальные и шариковые радиально-упорные Класс точности 4 Кольца внутренние Размеры, мкм
*Для подшипников серий диаметров 1, 7, 2(5), 3(6) и 4. **Для шариковых радиальных и радиально-упорных подшипников, кроме сферических. ***Для колец подшипников, предназначенных для сдвоенных или комплектных подшипников. Примечание. (Исключено, Изм. № 1). Таблица 11 Подшипники шариковые и роликовые радиальные и шариковые радиально-упорные Класс точности 4 Кольца наружные Размеры, мкм
Для подшипников серий диаметров 1, 7, 2(5), 3(6), 4. Значения не действительны для закрытых подшипников. **Значения не действительны для закрытых подшипников. ***Для шариковых радиальных и радиально-упорных подшипников, кроме сферических. Примечание. (Исключено, Изм. № 1). Таблица 12 Подшипники шариковые и роликовые радиальные и шариковые радиально-упорные Класс точности 2 Кольца внутренние Размеры, мкм
*Для подшипников серий диаметров 8, 9, 1, 2(5) и 3(6), причем для серий диаметров 8, 9-d £ 10 мм. **Для шариковых радиальных и радиально-упорных подшипников, кроме сферических. Таблица 13 Подшипники шариковые и роликовые радиальные и шариковые радиально-упорные Класс точности 2 Кольца наружные Размеры, мкм
*Для подшипников серий 8, 9, 1, 2(5) и 3(6), причем для серий диаметров 8, 9-D £ 22 мм. Значения не действительны для закрытых подшипников. **Для шариковых радиальных и радиально-упорных подшипников, кроме сферических. ***Значения не действительны для закрытых подшипников. Таблица 14 Подшипники шариковые и роликовые радиальные и шариковые радиально-упорные Класс точности Т Кольца внутренние Размеры, мкм
*Для шариковых радиальных и радиально-упорных подшипников, кроме сферических. Таблица 15 Подшипники шариковые и роликовые радиальные и шариковые радиально-упорные Класс точности Т Кольца наружные Размеры, мкм
*Значения не действительны для закрытых подшипников. **Для шариковых радиальных и радиально-упорных подшипников, кроме сферических. Таблица 16 Подшипники роликовые конические Класс точности 0 Категория С и подшипники, не отнесенные к категориям Нормальная точность Кольца внутренние Размеры, мкм
*Для подшипников серий диаметров 1, 2 (5) и 3 (6), причем для серий диаметров 1-d £ 40 мм, 2 (5) - d £ 180 мм. **Вводится с 01.01.93. Таблица 17 Подшипники роликовые конические Класс точности 0 Категория С Повышенная точность Кольца внутренние Размеры, мкм
*Для подшипников серий диаметров, 2 (5) и 3 (6), причем для серии диаметров 1-d £ 40 мм, 2 (5) - d £ 180 мм. **Вводится с 01.01.93. Таблица 18 Подшипники роликовые конические Класс точности 0 Категория В Кольца внутренние Размеры, мкм
* Для подшипников серий диаметров 1, 2 (5) и 3 (6), причем для серии диаметров 1 - d £ 40 мм, 2 (5) - d £ 180 мм. ** Вводится с 01.01.93 Таблица 19 Подшипники роликовые конические Класс точности 0 Категория С и подшипники, не отнесенные к категориям Нормальная точность Кольца наружные Размеры, мкм
* Для подшипников серий диаметров 1, 2 (5) и 3 (6), причем для серии диаметров 1 - D £ 80 мм, 2 - D £ 315 мм. ** Вводится с 01.01.93. Примечание. Предельные отклонения ширины колец не нормированы. Однако наибольший размер ширины колец не должен превышать номинальный размер. Таблица 20 Подшипники роликовые конические Класс точности 0 Категория С Повышенная точность Кольца наружные Размеры, мкм
* Для подшипников серий диаметров 1, 2 (5), 3 (6), причем для серии диаметров 1 - D £ 80 мм, 2 - D < 315 мм. ** Вводится с 01.01.93. Примечание. Предельные отклонения ширины колец не нормированы. Однако наибольший размер ширины колец не должен превышать номинальный размер. Таблица 21 Подшипники роликовые конические Класс точности 0 Категория В Кольца наружные Размеры, мкм
* Для подшипников серий диаметров 1, 2 (5), 3 (6), причем для серии диаметров 1 - D £ 80 мм, 2 - D £ 315 мм. ** Вводится с 01.01.93. Таблица 22 Подшипники роликовые конические Класс точности 6Х Кольца внутренние Размеры, мкм
Таблица 23 Подшипники роликовые конические Класс точности 6Х Кольца наружные Размеры, мкм
Таблица 24 Подшипники роликовые конические Класс точности 6 Кольца внутренние Размеры, мкм
* Для подшипников серий диаметров 1, 2 (5) и 3 (6), причем для серии диаметров 1 - d £ 60 мм. ** В том числе для подшипников, не отнесенных к категориям. Примечание. При использовании параметра Dds конусообразность отверстий подшипников - не более 50 % допуска на dmp. Таблица 25 Подшипники роликовые конические Класс точности 6 Кольца наружные Размеры, мкм
* Для подшипников серий диаметров 1, 2 (5) и 3 (6), причем для серии 1 - D £ 95 мм. Значения не действительны для закрытых подшипников. ** Предельные отклонения ширины колец подшипников категории С и подшипников, не отнесенных к категориям, не нормированы. Однако наибольший размер ширины колец не должен превышать номинальный размер. Примечание. При использовании параметра DDs конусообразность наружной цилиндрической поверхности подшипников - не более 50 % допуска на Dmp. Таблица 26 Подшипники роликовые конические Класс точности 5 Категория В и подшипники, не отнесенные к категориям Кольца внутренние Размеры, мкм
* Для подшипников серий диаметров 1, 2 (5) и 3 (6). Примечание. При использовании параметра Dds конусообразность отверстий подшипников - не более 50 % допуска на dmp. Таблица 27 Подшипники роликовые конические Класс точности 5 Категория А Кольца внутренние Размеры, мкм
* Для подшипников серий диаметров 1, 2 (5) и 3 (6). Примечание. При использовании параметра Dds конусообразность отверстий подшипников - не более 50 % допуска на dmp. Таблица 28 Подшипники роликовые конические Класс точности 5 Кольца наружные Размеры, мкм
* Для подшипников серий диаметров 1, 2 (5) и 3 (6). Значения не действительны для закрытых подшипников. Примечание. При использовании параметра DDs конусообразность наружной цилиндрической поверхности подшипников - не более 50 % допуска на Dmp. Таблица 29 Подшипники роликовые конические Класс точности 4 Кольца внутренние Размеры, мкм
* Для подшипников серий диаметров 1, 2 (5) и 3 (6). Примечание (Исключено, Изм. № 1). Таблица 30 Подшипники роликовые конические Класс точности 4 Кольца наружные Размеры, мкм
* Для подшипников серий диаметров 1, 2 (5) и 3 (6). Значения не действительны для закрытых подшипников. Примечание. (Исключено, Изм. № 1). Таблица 31 Подшипники роликовые конические Класс точности 2 Кольца внутренние Размеры, мкм
* Для подшипников серий диаметров 1, 2 (5) и 3 (6). Таблица 32 Подшипники роликовые конические Класс точности 2 Кольца наружные Размеры, мкм
* Для подшипников серий диаметров 1, 2 (5) и 3 (6). Значения не действительны для закрытых подшипников. Таблица 33 Закрытые подшипники шариковые и роликовые радиальные, шариковые радиально-упорные и роликовые конические Кольца наружные Размеры, мкм
Примечания: 1. Для подшипников шариковых и роликовых радиальных, шариковых радиально-упорных и роликовых конических класса точности 0 значения действительны для подшипников серий диаметров 1, 2 (5), 3 (6) и 4, причем для серии диаметров 1 - D £ 80 мм. 2. Для подшипников шариковых и роликовых радиальных, шариковых радиально-упорных и роликовых конических класса точности 6 значения действительны для подшипников серии диаметров 1, 7, 2 (5), 3 (6) и 4, причем для серии, диаметров 1 - D £ 95 мм. Таблица 34 Подшипники упорные и упорно-радиальные Кольца тугие Размеры, мкм
Таблица 35 Подшипники упорные и упорно-радиальные Кольца свободные Размер, мкм
Таблица 36 Подшипники шариковые и роликовые упорные Кольца тугие и свободные Размеры, мкм
Примечание. Для двойного подшипника допускаемые значения Si и Se равны Si и Se соответствующего (при том же наружном диаметре) одинарного подшипника. Соответствующие диаметры отверстия d указаны в ГОСТ 3478. Таблица 37 Кольца внутренние Коническое отверстие с конусностью 1:12 Класс точности 0 Размеры, мкм
* Относится к любой единичной радиальной плоскости конического отверстия. Таблица 38 Кольца внутренние Коническое отверстие с конусностью 1:12 Класс точности 6 Размеры, мкм
Таблица 39 Кольца внутренние Коническое отверстие с конусностью 1:12 Класс точности 5 Размеры, мкм
Таблица 40 Кольца внутренние Коническое отверстие с конусностью 1:12 Класс точности 4 Размеры, мкм
Таблица 41 Кольца внутренние Коническое отверстие с конусностью 1:12 Класс точности 2 Размеры, мкм
Таблица 42 Кольца внутренние Коническое отверстие с конусностью 1:12 Класс точности 0 Размеры, мкм

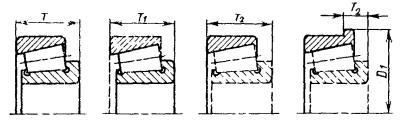

Таблица 43 Подшипники роликовые конические Размеры, мкм
2.23.7. На монтажных поверхностях колец подшипников классов точности 8 и 7 допускаются: единичные мелкие токарные риски, не превышающие 2/3 окружности кольца при длине каждой не более 0,5 окружности кольца; группа мелких токарных рисок общей шириной не более 0,25 ширины кольца, длиной не более 0,5 окружности кольца; чернота, не превышающая 10 % площади шлифованной поверхности; мелкие забоины в соответствии с контрольным образцом, утвержденным предприятием-изготовителем; незначительные пятна от электрохимического маркирования некоррозионного характера. (Измененная редакция, Изм. № 1). 2.23.8. На поверхностях качения колец и тел качения подшипников классов точности 8 и 7 допускаются шлифовочные штрихи в пределах, установленных технической документацией, утвержденной в установленном порядке. 2.23.9. Для подшипников классов точности 8 и 7 допускается: увеличение наибольшей координаты монтажной фаски rsmax в радиальном направлении до 30 %; комплектация телами качения с увеличенной разноразмерностью: на 150 % при уменьшении диаметра и на 50 % при увеличении диаметра одного из тел качения. 2.23.10. Неоднородность по твердости колец подшипников классов точности 8 и 7 - в пределах поля допуска на твердость. 3. ПРИЕМКА3.1. Подшипники должны быть подвергнуты контролю на соответствие требованиям настоящего стандарта. Контролируемые параметры и методы контроля при изготовлении подшипников устанавливает изготовитель. 3.2. Изготовитель должен проводить периодические стендовые испытания серийно выпускаемых подшипников стандартных конструкций для подтверждения динамической грузоподъемности на представителях отдельных испытательных групп подшипников. Испытаниям подлежат подшипники с отверстием диаметром от 3 до 130 мм, типы которых указаны в приложении 2. К одной испытательной группе относят подшипники отдельных конструктивных разновидностей одного типа по ГОСТ 3395, входящие в одну размерную группу по табл. 44. Таблица 44
3.2.1. В одну испытательную группу допускается включение подшипников разных конструктивных разновидностей, имеющих незначительные отличия, не влияющие на контактную усталость (например, подшипник радиальный шариковый однорядный, подшипник радиальный шариковый однорядный с канавками на наружном кольце, подшипник радиальный шариковый однорядный с упорным бортом и т.д. или подшипник радиальный роликовый однорядный без бортов на внутреннем кольце, подшипник радиальный роликовый однорядный с безбортовым внутренним и плоским упорным выступающим кольцом и т.д., или подшипник радиальный роликовый однорядный с однобортовым внутренним и фасонным упорным кольцом, подшипник радиальный роликовый однорядный с однобортовым внутренним и плоским упорным кольцом и т.д., или подшипник радиальный шариковый однорядный с двусторонним уплотнением, подшипник радиальный шариковый однорядный с двумя уплотнениями с широким внутренним кольцом сферической наружной поверхностью наружного кольца на закрепительной втулке и т.д.). (Измененная редакция, Изм. № 1). 3.2.2. Результаты проведенных по установленной методике испытаний распространяются на все типоразмеры подшипников, относящиеся к одной испытательной группе. 3.2.3. Периодичность и объем испытаний, средства и методы их проведения регламентируют в технической документации на испытания подшипников, утвержденной в установленном порядке. 3.2.4. Подшипники с отверстием диаметром более 130 мм и не указанные в приложении 2 по согласованию с потребителем могут быть подвергнуты эксплуатационным испытаниям в изделиях потребителей на соответствие назначенному ресурсу. В случае невозможности проведения эксплуатационных испытаний на соответствие назначенному ресурсу указанные подшипники подвергают испытаниям в лабораторных условиях измерительными методами (метрологическими, металлографическими, виброакустическими и др.) по технической документации на методы контроля и испытаний, утвержденной в установленном порядке. 3.3. На предприятии-изготовителе подшипники должны быть подвергнуты приемочному измерительному контролю. 3.4. Подшипники предъявляют для контроля партиями. Партия подшипников - некоторое количество подшипников одного типа, размера, исполнения, класса точности, категории, предъявляемое к приемке по одному документу. 3.5. При партии до 8 шт. включительно все подшипники подвергают контролю по тем параметрам, регламентируемым настоящим стандартом, контроль которых не приводит к разрушению подшипника или снижению его работоспособности. 3.6. По техническим параметрам подшипники подвергают статистическому приемочному контролю по альтернативному признаку в соответствии с требованиями ГОСТ 18242 и технической документации на статистический приемочный контроль подшипников, утвержденной в установленном порядке. 3.5, 3.6. (Измененная редакция, Изм. № 1). 3.7. Приемочный уровень дефектности (по числу дефектных подшипников, отнесенному к числу проконтролированных) для подшипников с малозначительными дефектами AQL = 7,5 %, для подшипников со значительными дефектами AQL = 2,5 % по ГОСТ 18242. Перечень значительных и малозначительных дефектов устанавливают в технической документации на статистический контроль подшипников, утвержденной в установленном порядке. 3.8. Типы планов контроля при объемах партии от 9 до 150 шт. - одноступенчатые, при объемах партии свыше 150 шт. - двухступенчатые по ГОСТ 18242 и технической документации по статистическому контролю подшипников, утвержденной в установленном порядке. 3.9. Твердость проверяют по одноступенчатому плану при уровне контроля S-2 по ГОСТ 18242. 3.10. Объемы выборок, приемочные числа Асi и браковочные числа в зависимости от объемов партии подшипников, вида контроля и приемочного уровня дефектности - по ГОСТ 18242 и технической документации по статистическому контролю подшипников, утвержденной в установленном порядке. 3.11. Правила отбора подшипников при выборочном контроле - по ГОСТ 18321. 3.12. Предприятие-потребитель проводит входной контроль подшипников в соответствии с ГОСТ 24297. 4. МЕТОДЫ КОНТРОЛЯ4.1. Контроль подшипников проводят при одинаковой температуре деталей подшипников и измерительных средств. (Измененная редакция, Изм. № 1). 4.2. Твердость и различные дефекты деталей подшипников проверяют в соответствии с технической документацией, утвержденной в установленном порядке. 4.3. Шероховатость поверхностей подшипников контролируют методом сравнения с утвержденным образцом или на приборах для измерения шероховатости. В случае разногласия решающим является измерение шероховатости поверхности на приборах. (Измененная редакция, Изм. № 1). 4.4. Остаточную намагниченность подшипников контролируют на торцах наружных и внутренних колец приборами в соответствии с технической документацией, утвержденной в установленном порядке. 4.5. Легкость вращения подшипников контролируют сравнением с контрольным образцом, утвержденным изготовителем. Момент трения подшипников, для которых он регламентирован, контролируют на приборах по технической документации, утвержденной в установленном порядке. (Измененная редакция, Изм. № 1). Контроль зазоров и биений подшипников с защитными шайбами и уплотнениями проводят в соответствии с ГОСТ 7242, ГОСТ 8882 и ГОСТ 9592. 4.7. Уровень вибрации подшипников категорий А и В контролируют в трех частотных полосах 50-300, 300-1800 и 1800-10000 Гц по вибрационной скорости наружного невращающегося кольца при вращении внутреннего с частотой 25........ 30 с-1. По согласованию с потребителем для подшипников категории А и В допускается контроль общего уровня вибрации по вибрационным скорости или ускорению в диапазоне частот от 50 до 10000 Гц, а также контроль в трех частотных полосах по вибрационному ускорению. До 01.01.93 для подшипников категории А и В допускается контроль общего уровня вибрации без согласования с потребителем. Подготовка подшипников к контролю уровня вибрации (размагничивание, промывка и т.д.) - по технической документации, утвержденной в установленном порядке. 4.8. Ресурс подшипников по герметичности проверяют по технической документации, утвержденной в установленном порядке. 4.9. Приведенные в разделе схемы измерения размерных параметров применимы ко всем типам подшипников, на которые распространяется настоящий стандарт, кроме случаев особо оговоренных в стандарте. 4.10. Наружный диаметр наружных (свободных) колец или собранных подшипников измеряют универсальными измерительными средствами или на приборах по схемам, приведенным на черт. 1 и 2. Допускается базировать наружное (свободное) кольцо на три опоры. При измерении наружного диаметра отдельных колец допускается их базирование на плоскость. Черт. 1 Черт. 2 Для определения наибольшего и наименьшего единичных наружных диаметров в единичном сечении Ds наружное (свободное) кольцо поворачивают вокруг оси не менее чем на 180° или измеряют наружный диаметр не менее чем в трех примерно равнорасположенных по окружности радиальных направлениях. 4.11. Диаметр отверстия внутренних (тугих) колец или собранных подшипников измеряют универсальными измерительными средствами или на приборах по схемам, приведенным на черт. 3 и 4. Допускается базировать внутреннее (тугое) кольцо на три опоры. При измерении диаметра отверстия отдельных колец допускается их базирование на плоскость. Черт. 3 Черт. 4 Для определения наибольшего и наименьшего единичных диаметров отверстия в единичном сечении ds внутреннее (тугое) кольцо поворачивают вокруг оси не менее чем на 180° или измеряют диаметр отверстия не менее чем в трех примерно равнорасположенных по окружности радиальных направлениях. Диаметр отверстия колец подшипников менее 10 мм допускается контролировать предельными калибрами. Размеры калибров назначают, исходя из предельно допустимых отклонений среднего диаметра цилиндрического отверстия. Отклонение угла (единичного угла) конуса конического отверстия определяется как разность между отклонениями средних (единичных) диаметров конического отверстия, измеренных в крайних сечениях, или измеряют на приборах по схеме, приведенной на черт. 5, при этом настройку прибора проводят по установочной мере конуса конического отверстия. Упор и измерительный наконечник устанавливают на одной образующей конической поверхности в крайних сечениях. Кольцо поворачивают вокруг оси не менее чем на полный оборот или проводят измерение не менее чем в трех примерно равнорасположенных по окружности осевых сечениях. За результат измерения принимают удвоенное среднее арифметическое значение наибольшего и наименьшего показаний измерительного прибора. 4.12. Ширину отдельных колец или колец собранных подшипников измеряют универсальными измерительными средствами или на приборах по схемам, приведенным на черт. 6, 7. При измерении ширины отдельных колец допускается их базирование на плоскость. Для определения наибольшей и наименьшей единичных ширин Bs, Cs измеряемое кольцо поворачивают вокруг оси на полный оборот или измеряют ширину не менее чем в трех примерно равнорасположенных по окружности осевых сечениях. 4.13. Действительную ширину (монтажную высоту) подшипника Ts измеряют на приборах по схемам, приведенным на черт. 8 и 9. Черт. 5 Черт. 6 Черт. 7 Черт. 8 Черт. 9 Действительную ширину (монтажную высоту) подшипников с отверстием диаметром свыше 180 мм допускается измерять на приборах по схемам, приведенным на черт. 10 и 11. При этом действительную ширину (монтажную высоту) определяют как среднее арифметическое значение результатов измерений не менее чем в трех примерно равнорасположенных по окружности осевых направлениях. Черт. 10 Черт. 11 Действительную ширину (монтажную высоту) двух и четырехрядных конических подшипников определяют без дистанционных колец. 4.14. Непостоянство положения образующей наружной цилиндрической поверхности относительно базового торца наружного кольца SD отдельных колец или собранных подшипников измеряют на приборах по схеме, приведенной на черт. 12. Упор и измерительный наконечник устанавливают на одной образующей наружной цилиндрической поверхности в крайних сечениях. Кольцо поворачивают вокруг оси не менее чем на полный оборот. При измерении непостоянства положения образующей наружной цилиндрической поверхности относительно базового торца наружного кольца отдельных колец допускается их базирование на плоскость. Параметр Sd принимают равным разности наибольшего и наименьшего показаний измерительного прибора. 4.15. Биение базового торца относительно отверстия внутреннего кольца Sd отдельных колец или собранных подшипников измеряют на приборах по схеме, приведенной на черт. 13. Допускается вертикальное расположение оправки. Измерительный наконечник устанавливают на середине торца внутреннего кольца. Кольцо с оправкой поворачивают не менее чем на полный оборот. Черт 12 Черт. 13 Биение принимают равным разности наибольшего и наименьшего показаний измерительного прибора. Допускается вместо параметра Sd измерять непостоянство положения образующей отверстия относительно базового торца внутреннего кольца So, на приборах по схеме, приведенной на черт. 14. Непостоянство положения образующей отверстия относительно базового торца внутреннего кольца So в миллиметрах рассчитывают по формуле: , где Sd - допускаемое биение базового торца относительно отверстия внутреннего кольца; h - расстояние между точками касания упора и измерительного наконечника с поверхностью кольца, мм; d - номинальный диаметр отверстия кольца, мм; d2 - номинальный диаметр бортика кольца, мм. Допускается кольцо базировать на три опоры. Упор и измерительный наконечник устанавливают на одной образующей внутренней цилиндрической поверхности кольца в крайних сечениях. Кольцо поворачивают вокруг оси не менее чем на полный оборот. Непостоянство положения образующей отверстия относительно базового торца внутреннего кольца принимают равным разности наибольшего и наименьшего показаний измерительного прибора. Черт. 14 Контроль непостоянства положения образующей отверстия относительно базового торца внутреннего кольца So равнозначен контролю биения базового торца относительно отверстия внутреннего кольца Sd. 4.16. Радиальное биение внутреннего кольца шариковых радиальных (кроме сферических) и радиально-упорных и роликовых конических подшипников в сборе Кiа измеряют на приборах по схемам, приведенным на черт. 15, 16, 17. Измерительный наконечник устанавливают в сечении середины дорожки качения. Внутреннее кольцо или внутреннее кольцо с оправкой поворачивают вокруг оси не менее чем на полный оборот. Радиальное биение принимают равным алгебраической разности наибольшего и наименьшего показаний измерительного прибора. Черт. 15 Черт. 16 Черт. 17 4.17. Радиальное биение внутреннего Кiа и наружного Кeа колец шариковых радиальных подшипников измеряют на приборах по схеме, приведенной на черт. 18, роликовых радиальных - по схемам, приведенным на черт. 18, 19, 20, шариковых и роликовых сферических - по схемам, приведенным на черт. 19, 20. Измерительный наконечник и упоры устанавливают в плоскости, проходящей через середину дорожки качения. Измеряемое кольцо поворачивают вокруг оси не менее чем на полный оборот. Радиальное биение принимают равным алгебраической разности наибольшего и наименьшего показаний измерительного прибора. Черт. 18 Черт. 19 4.18. Радиальное биение наружного кольца шариковых радиальных (кроме сферических) и радиально-упорных и роликовых конических подшипников в сборе Кеa измеряют на приборах по схемам, приведенным на черт. 15 (кроме радиально-упорных и конических), черт. 21, 22. Измерительный наконечник устанавливают в сечении середины дорожки качения. Наружное кольцо поворачивают вокруг оси не менее чем на полный оборот. Черт. 20 Черт. 21 Черт. 22 Радиальное биение принимают равным алгебраической разности наибольшего и наименьшего показаний измерительного прибора. 4.19. Разностенность дорожки качения внутреннего кольца относительно отверстия Ki и разностенность дорожки качения наружного кольца относительно наружной поверхности Ке шариковых подшипников измеряют на приборах по схемам, приведенным на черт. 23, 24 (обе схемы равнозначны как для внутренних, так и для наружных колец). Допускается базировать измеряемое кольцо на три опоры по торцу. Упоры и измерительный наконечник устанавливают в плоскости, проходящей через середину дорожки качения. Измеряемое кольцо поворачивают вокруг оси не менее чем на полный оборот. Черт. 23 Черт. 24 Разностенность дорожки качения принимают равной алгебраической разности наибольшего и наименьшего показаний измерительного прибора. 4.20. Разностенность дорожки качения внутреннего кольца относительно отверстия Ki и разностенность дорожки качения наружного кольца относительно наружной поверхности Kе роликовых подшипников измеряют на приборах по схемам, приведенным на черт. 25, < |
