КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-7.18-77



Разработана конструкторско-технологическим институтом Минпромстроя СССР*

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

УКЛАДКА СВЯЗНЫХ (РАСПОРНЫХ) ПАНЕЛЕЙ ПЕРЕКРЫТИЯ



Входит в комплект карт ККТ-4.1-1

Монтаж каркасных зданий из сборных железобетонных элементов серии ИИ-04

Взамен КТ-4.1-7.18-73



* 300600, г. Тула, проспект Ленина, 108.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1.            Карта предназначена для организации труда рабочих при укладке связных (распорных) панелей перекрытия площадью до 10 м2.

1.2. Показатели производительности труда



По карте

По ЕНиР

Выработка на 1 чел.-день, панелей

11,4

10,5

Затраты труда на одну панель, чел.-ч

0,70

0,76

Примечание. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (12 %).

1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет чёткой организации труда в звене.

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: смонтировать и закрепить все конструкции нижележащих этажей и ригели данного этажа; доставить в зону монтажа и расположить на рабочем месте в порядке, исключающем лишние движения работающих, монтажные приспособления, инструменты и инвентарь.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М1) - 1

монтажник конструкций IV "             (М2) - 1

монтажник конструкций II "               (М3) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры

ГОСТ, чертежа

Количество, шт.

1

2

3

Строп четырехветвевой грузоподъемностью 4 т, длина ветвей 4 м

РЧ-508-72 ЦНИИСМТП*

1

Площадка монтажная

Чертеж 2577.000.000 треста Мосоргстрой**

2

Шаблон универсальный

-

3

Ящик для раствора объемом 0,35 м3

РЧ-72-209-001 ГОСИНТИ***

1

Ящик для инструментов

-

1

Лом монтажный

ГОСТ 1405-72

2

Молоток-зубило

ГОСТ 11042-72

2

Метр стальной складной

ГОСТ 7253-54

2

Лопата

ГОСТ 3620-63

2

Кельма

ГОСТ 9533-71

2

Ведро

-

2

Уровень строительный

УС2-700, ГОСТ 9416-67

1

* Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.

** 113095, Москва, Ж-95, ул. Б. Полянка, 51а.

*** Москва-Центр, проезд Серова, 5.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по укладке связной панели перекрытия выполняют в следующем порядке: подготовляют панель к укладке; размечают место укладки панели и устраивают растворную постель; подают, укладывают и выверяют панель; расстроповывают ее.

4.2. Организация рабочего места

- рабочие места монтажников

1 - уложенная панель; 2 - укладываемая панель; 3 - строп; 4 - монтажные площадки; 5 - ящик с раствором; 6 - кельмы; 7 - ломы; 8 - лопата

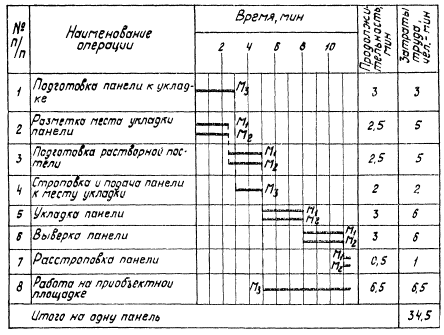

4.3. График трудового процесса

4.4. Описание операций

по графику

Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда

1

2

1

ПОДГОТОВКА ПАНЕЛИ К УКЛАДКЕ; 3 мин; М3; универсальный шаблон

Монтажник М3 проверяет правильность расположения закладных деталей и целостность монтажных петель. Затем с помощью универсального шаблона и грифеля он наносит риски с двух торцов панели

2

РАЗМЕТКА МЕСТА УКЛАДКИ ПАНЕЛИ; 2,5 мин; М1, М2; метры, монтажные площадки

Монтажники М1 и М2 раскладывают инструменты и приспособления в соответствии со схемой организации рабочего места. Затем монтажник М1 на одной колонне, а монтажник М2 на другой с помощью метра и грифеля размечают места установки панели, нанося осевые риски

3

ПОДГОТОВКА РАСТВОРНОЙ ПОСТЕЛИ; 2,5 мин; М1, М2; кельмы, ящик с раствором, монтажные площадки, молотки-зубила, ведра, лопаты

Монтажники М1 и М2 набирают лопатами раствор из ящика в ведра и поднимаются на монтажные площадки. Молотками-зубилами они очищают место укладки панели от наплывов бетона. Затем достают кельмами раствор из ведер, укладывают его на полки ригелей и разравнивают

4

СТРОПОВКА И ПОДАЧА ПАНЕЛИ К МЕСТУ УКЛАДКИ; 2 мин; М3; строп

Монтажник М3 принимает поданный машинистом крана строп, поочередно цепляет его крюки за монтажные петли панели и подает команду машинисту крана натянуть строп. Убедившись в надежности строповки, монтажник отходит на безопасное расстояние. По его сигналу машинист крана поднимает и перемещает панель к месту укладки

5

УКЛАДКА ПАНЕЛИ; 3 мин; М1, М2; строп, монтажные площадки

Монтажники М1, и М2, стоя на монтажных площадках, принимают поданную машинистом крана панель на расстоянии 30 см от перекрытия и ориентируют ее над местом укладки. Затем монтажник М1 подает команду машинисту крана опустить панель. Ветви стропа остаются натянутыми

6

ВЫВЕРКА ПАНЕЛИ; 3 мин; М1, М2; строп, монтажные площадки, кельмы, ведра, ящик с раствором, ломы, уровень

Монтажники М1 и М2 проверяют правильность укладки панели по рискам на ней и колоннах, в случае необходимости ломами рихтуя панель в проектное положение. Затем монтажники при помощи уровня проверяют правильность укладки панели по вертикали, устраняя замеченные отклонения путем изменения толщины растворной постели

* На одну панель.
